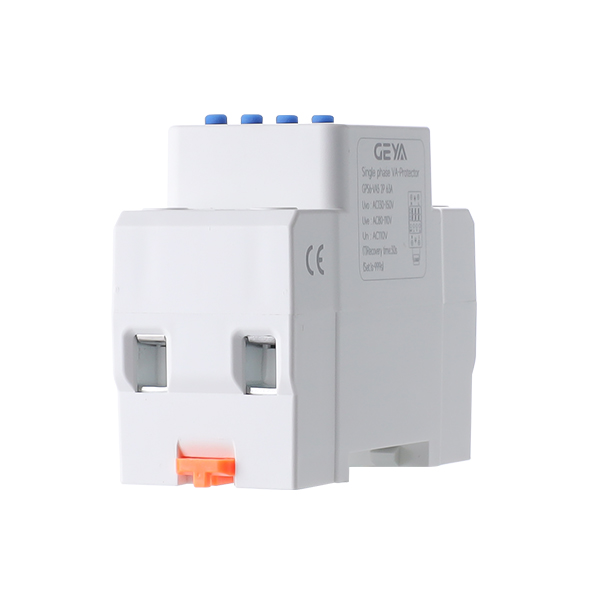

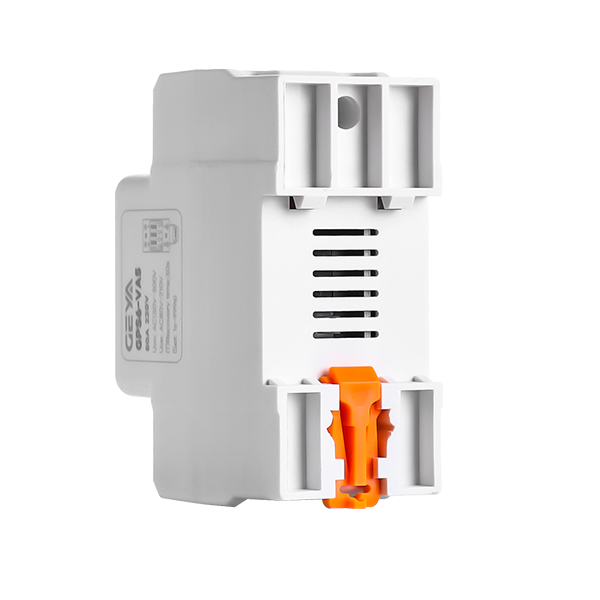

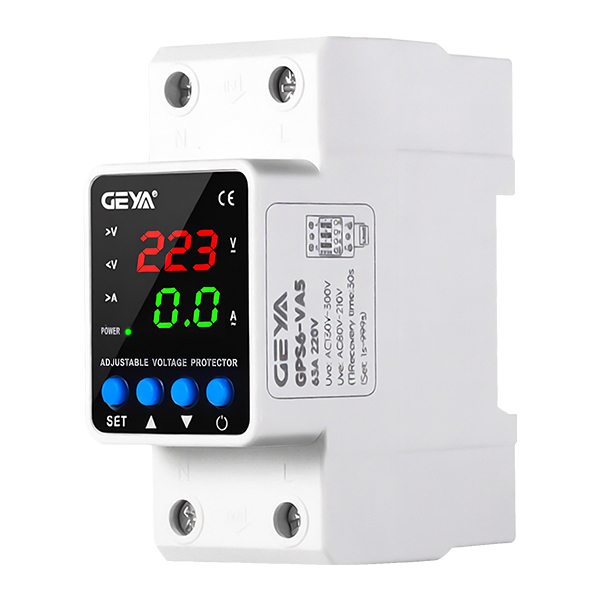

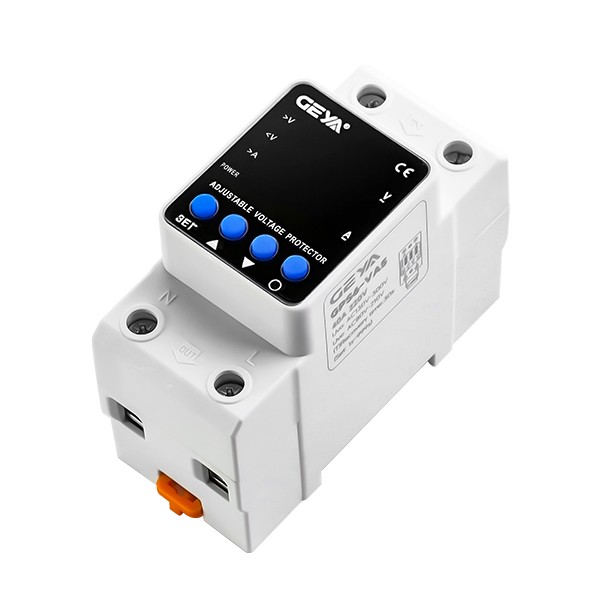

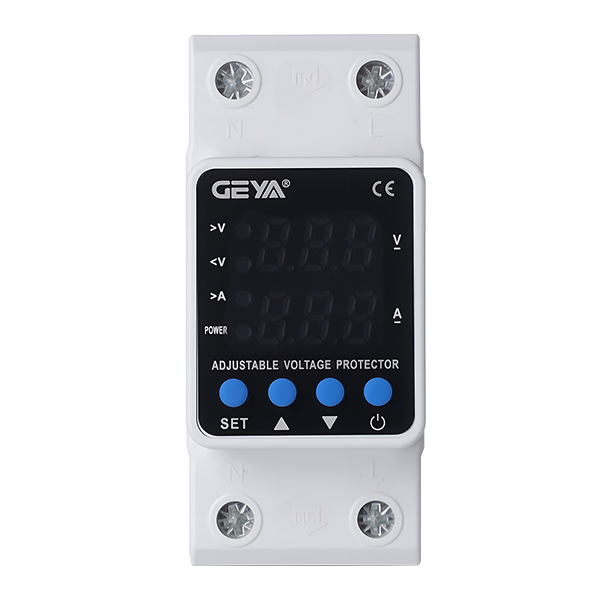

GPS6-VA5型自復式過欠壓/過流保護器是低壓配電領域熱門防護設備，融合自動重合閘、過壓、欠壓、過流四大核心保護功
能，可替代傳統單一功能保護裝置。設備適配220V單相標準電路，參數調節靈活精準，配備數顯狀態提示與簡易前置操作面板，安
裝調試簡便高效，可有效解決低壓電路電壓、電流異常問題，適配絕大多數民用及商用低壓配電場景。
1、功能集成度高：
作為一體化低壓配電保護設備，集中整合自動重合閘、過壓、欠壓、過流多重防護功能，單臺設備即可完成電路安全防護。無需
搭配多款輔助保護器件，有效降低設備采購與裝配成本，簡化低壓配電線路結構，布線更簡潔規整。
2、操作調試便捷：
設備前置專用操作面板，支持參數增減調節、功能菜單切換、設備啟停控制等多項操作。搭配完善的內置參數菜單，各類參數調
試、功能設置流程簡單易懂，無需專業復雜操作，新手也可快速完成調試工作。
3、狀態可視化清晰：
配置專用運行與故障指示燈，可直觀區分設備正常工作、過流、欠壓、過壓等不同運行狀態。電路出現異常故障時可快速識別問
題類型，便于工作人員及時排查檢修，提升電路運維效率。
4、適配性實用性強：
專為220V單相低壓配電電路量身打造，電流參數調節區間寬泛，支持自定義防護閾值。可適配家用、商用、小型工控等多種低
壓配電工況，通用性出色、場景覆蓋，是低壓配電系統中高適配的常用防護設備。
1、智能自檢運行：
設備通電后可自動啟動自檢程序，精準檢測設備自身運行狀態與線路工況，確認無異常后自動投入運行，從源頭規避設備故障運
行風險，保障配電系統前期運行安全穩定。
2、自復式防護設計：
采用成熟穩定的自動重合閘技術，當線路出現過壓、欠壓、過流等異常情況時，設備會快速斷電實施保護。待線路電壓、電流參
數恢復至正常范圍后，可自動合閘恢復供電，無需人工手動復位，有效降低配電運維工作量與成本。
3、參數精準可調：
作為智能可調型保護器，支持電壓閾值、電流閾值、故障延時、復位次數等多項核心參數自定義微調，參數調節精度高。可根據
不同用電設備的運行特性匹配專屬防護參數，精準適配各類多樣化低壓配電防護需求。
4、工況穩定可靠：
設備適配常規環境工況，耐受環境能力良好，機身結構堅固規整、接線設計規范。長期連續運行狀態穩定、故障率低，能夠全天
候持續守護低壓電路及配套用電設備的運行安全。
1、民用配電場景：
適配家庭住宅、公寓等家用220V單相低壓配電線路，是居家專用的過欠壓、過流防護設備。可有效抵御電網電壓波動、瞬時電
流過載等常見電網問題，保護空調、冰箱、家電等居家用電設備，延長設備使用壽命。
2、小型商用場景：
廣泛應用于商鋪、門店、小型辦公室等商用低壓配電系統。依托智能自動重合閘與多重防護能力，穩定保障商用電器、辦公設備
持續安全運行，有效降低電路故障引發的停機、設備損壞等經營風險。
3、常規工控場景：
適用于小型自動化設備、普通機電設備配套低壓電路，可實時監測線路工況，及時阻斷過流、過欠壓等異常故障，規避設備燒
毀、停機、程序錯亂等問題，保障小型工控設備穩定作業。
4、公共用電場景：
適配小區樓道、戶外公共照明、小型公共設施等公共配電線路，能夠有效提升公共用電的安全性與穩定性，減少電路故障、漏
電、設備損壞等問題，保障公共用電系統平穩運行。

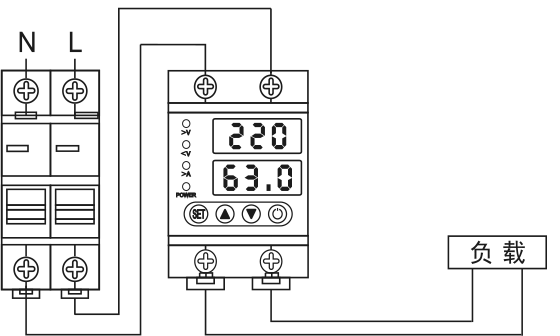

供電端子 | N,L |
額定供電電壓 | AC 220V ; DC 85-300V |
額定頻率 | 40/50/60/70Hz |
過壓設定范圍 | AC130-300V;DC130-300V |
欠壓設定范圍 | AC80-210V;DC85-210V |
電壓回差 | 5V |
過壓跳閘延時 | 0.5s |
電壓精度 | <1% |
Max.工作相電壓 | 350V |
Max.工作電流 | 40A/63A/80A/100A |
適用海拔 | ≤2000m |
允許相對濕度 | 40℃時≤50%(無凝露) |
環境溫度 | -25℃~+55℃ |

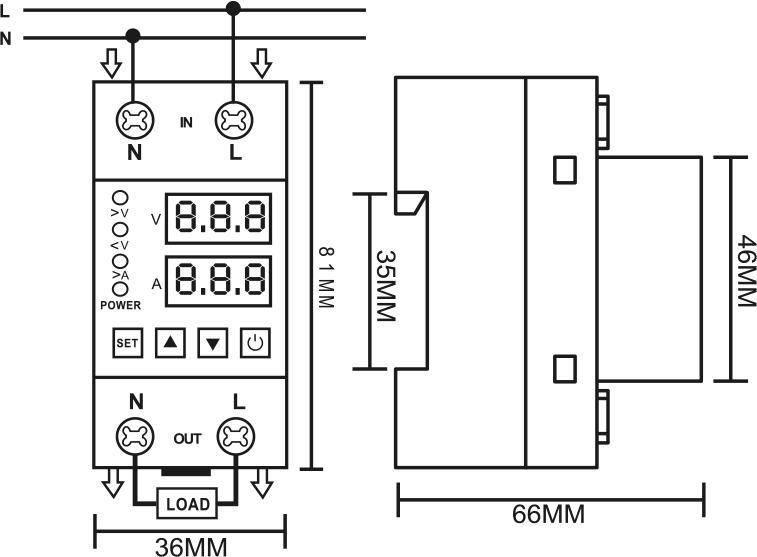

外形尺寸 | 81*36*66mm |
產品功能 | 備注 |
自動重合閘 | 可調自動重合閘時間 |
過壓保護 | 可關閉，可調過壓電壓值 |
欠壓保護 | 可關閉，可調欠壓電壓值 |
過電流保護 | 可關閉，可調過流電流值 |
連續過流計次 | 可關閉 |
| 寬電壓 | 過壓130~300V,欠壓80~210V,當設置不當 時總是處于保護中，故障燈亮起 |
| 掉電快速保護 | 前端電網異常打火，掉電，等保護器動作 |
| 手動/自動恢復 | 手動保護關閉輸出后，必須手動開啟。 |
| 閘刀功能 | 關閉保護功能時，繼電器保持原樣不再有任 何動作，但開關按鈕仍然有效 |
| 多模式顯示 | 電壓電流頻率可視功率等按模式切換 |
| 設置鎖 | 防止誤修改參數，不能達到保護的目的 |
| 直流模式 | 當直流使用時，電流/功率無效 |
| 節能模式 | 保護器沒有活動時降低數碼管亮度節省能源 |
| 嵌入式RTOS | 提高系統性能與穩定，可維護性高 |
(一).參數
編 號 | 選項 代碼 | 選項 | 小 | 默認 | 步進 | 單 位 | 說明 | |
| P1 | Pt | 上電延時 | 999 | 1 | 5 | 1-10 | S | |
| P2 | rt | 恢復延時 | 999 | 1 | 30 | 1-10 | S | |
| P3 | oU | 過壓 | 300 | 130 | 270 | 1-10 | V | 大于300關閉過壓 |
| P4 | oUr | 過壓恢復值 | 295 | 125 | 265 | 1-10 | V | 過壓關閉時跳過此項設置 |
| P5 | uU | 欠壓 | 210 | 80 | 170 | 1-10 | V | 低于80關閉欠壓 |
| P6 | uUr | 欠壓恢復值 | 215 | 85 | 175 | 1-10 | V | 欠壓關閉時跳過此項設置 |
| P7 | Utt | 過壓動作延時 | 10.0 | 0.1 | 0.5 | 0.1/1.0 | S | |
| P8 | UAd | 電壓修正 | +10% | -10% | 0 | 0.5% | V | 不建議長按設置 |
| P9 | oC | 過流 | 63.0 | 1.0 | 63.0 | 0.1/1.0 | A | 大于63.0關閉過流 |
| P10 | Ctt | 過流動作延時 | 10.0 | 0.1 | 1.0 | 0.1/1.0 | S | |
| P11 | CC | 連續過流計次 | 20 | 0 | 0 | 1 | 次 | 0:關閉計次 |
| P12 | CAd | 電流修正 | +10% | -10% | 0 | 0.5% | A | 不建議長按設置 |
| P13 | FAd | 頻率修正 | +2.5% | -2.5% | 0 | 0.1% | Hz | 修改此值會影響定時器的精度 |
| P14 | FPd | 快速掉電保護 | on | off | on | MS | ||
| P15 | ds | 顯示模式 | 3 | 1 | 1 | 1 | 1:標準 | |
2:手動切換 | ||||||||
3:自動切換 | ||||||||
| P16 | Ar | 自動復位 | on | off | on | on:自恢復 | ||
off:手動恢復 | ||||||||
| P17 | Act | 動作/閘刀模式 | on | off | on | on:保護器正常工作 | ||
off:閘刀模式 | ||||||||
| P18 | EC | 節能模式 | on | off | off | on:開啟 | ||
off:關閉 | ||||||||
| P19 | Loc | 設置鎖密碼 | 999 | 000 | 112 | 1-10 | 此值不為112時，只 能查看參數不能設置 |
(二).設置方式
(三).上電
| 功能 | 說明 |
| 通電自檢 | 開機數碼管顯示888,LED指示燈亮1秒 |
| 狀態顯示 | 上數碼管第1位顯示過壓保護狀態y:開啟過壓保護∵:關閉過壓保護 |
上數碼管第2位顯示欠壓保護狀態y:開啟欠壓保護∵:關閉欠壓保護 | |
上數碼管第3位顯示過流保護狀態‘y':開啟過流保護∵:關閉過流保護 | |
下數碼管顯示當前電源的頻率50H/60H/dc | |
閘刀功能，跳過狀態顯示 | |
自動復位關閉，跳過狀態顯示 | |
狀態顯示受上電延時約束，上電延時大于3秒，接下來顯示上電剩余時間 |
(四).其他操作
| 功能 | 說明 |
| 復位 | 關機模式下長按電源鍵5S以上復位參數開機 |
| 切換顯示 | 顯示模式2:+,-鍵切換 |
顯示模式3:+,-鍵切換 | |
| 開/關機 | 短按電源鍵操作 |
| 快速調校電壓 | 開機狀態，快速單擊‘+'鍵 |
| 快速調校電流 | 開機狀態，快速單擊鍵 |
| 設置錯誤 | 設置過壓低于欠壓時，保護器將一直處于保護狀態 |
| 校表參考 | 修正電壓/電流時，必須參照帶均方根(RMS)萬用表進行調整 |
| 修改設置鎖密碼 | 保留 |
