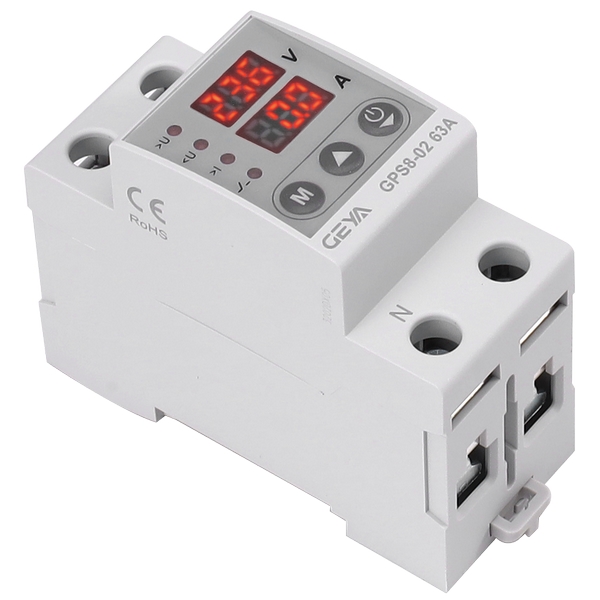

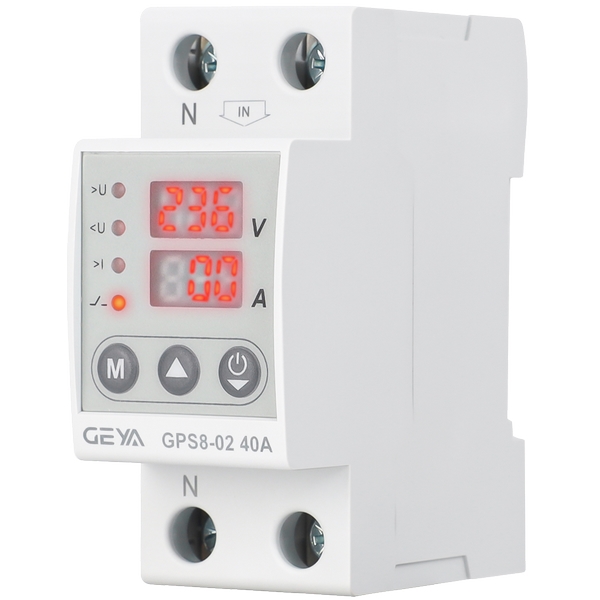

GPS8-02自復位數顯電壓/電流保護器

產品介紹：GPS8-02型自復位數顯電壓/電流保護器，又稱自復式過欠壓保護器、自恢復過欠壓保護器，由浙江格亞電氣研發生產，可精準實現電壓、電流測量，以及過壓、欠壓、過流及零線斷相保護。作為一款導軌式1P N過欠壓保護器，其具備清晰數顯功能與全自動自復位特性，安裝便捷高效，可廣泛適配多種用電場景，為各類用電設備筑牢安全防線。

價格：

促銷：


一、為什么選擇GPS8-02型自復位數顯電壓/電流保護器？

GPS8-02型自復位數顯電壓/電流保護器作為一款高性能自復式過欠壓保護器，本品在材質甄選、結構設計與核心性能上均優于

低成本同類產品，支持40A、50A、63A等多種常用額定電流規格。產品測量精準、保護可靠，可根據實際用電需求靈活設定各項

參數，兼顧實用性與耐用性，能有效規避電壓異常、電流異常及零線斷相引發的設備損壞風險，性價比，是家用及小型商用場景的

優選導軌式1P+N自恢復過欠壓保護器。

1. 外殼品質優良：

作為自復式過欠壓保護器、自恢復過欠壓保護器，本品外殼采用設計開模，選用PA6材質，質感與耐用性俱佳，區別于低成本過

欠壓保護器采用的共用模具及劣質塑料，可完美適配家用、商用等多種場景的1P+N配電需求。

2. 內部導電可靠：

作為導軌式1P+N過欠壓保護器，本品內部銅導線、接線片及繼電器均采用足夠截面積設計，導電性能穩定可靠，適配40A、

63A等常用規格，從根源上規避了低成本產品因銅截面積不足帶來的用電安全隱患。

3. 抗干擾能力強：

作為全自動自恢復過欠壓保護器，本品線路板全部采用雙層板設計，抗干擾性能遠超低成本產品使用的單面板，可電壓、電流測

量與保護功能穩定運行，適配家用及商用各類復雜用電場景。

4. 測量精度更高：

作為精準型自復式過欠壓保護器，本品采用真有效值算法（TRMS），即便遇到電壓波形畸變的情況，也能實現精準測量，相比

低成本產品采用的平均值測量方式，測量精度更優，可更地守護用電設備安全。

5. 接線能力出眾：

本品采用雙匯流排設計，相較于普通過欠壓保護器，接線更便捷、承載能力更強；而低成本過欠壓保護器無此設計，接線便利性

與安全性大打折扣，充分凸顯了本款導軌式1P+N過欠壓保護器的核心優勢。

6. 保護范圍更廣：

本品工作電壓可達400V（值450V），可針對零線斷相這一常見用電隱患實現有效保護，優于低成本過欠壓保護器300V的工作

電壓限制；同時適配40A、63A等常用額定電流，作為專業全自動自恢復過欠壓保護器，可從容應對各類電壓異常場景。

二、GPS8-02型自復位數顯電壓/電流保護器的特點

1. 測量顯示清晰：

支持電源電壓、電流的精準測量，測量誤差≤1%，可通過數字顯示屏實時呈現電壓、電流數值，故障狀態同步通過LED指示燈直

觀顯示，用電狀態一目了然，便于及時掌握設備運行情況。

2. 參數可靈活設定：

過壓、欠壓、過流動作值均可根據實際需求靈活調節，其中過壓動作值范圍為OFF、230V~300V，欠壓動作值范圍為

140V~210V、OFF，過流動作值可精準匹配40A、50A、63A等不同額定電流規格，適配各類場景的配電保護需求。

3. 自復位功能實用：

可實現全自動自啟動，自復位時間可在2s~900s之間自由設定，同時支持手動復位模式，故障排除后可快速恢復正常工作，無需

人工頻繁操作，完美契合家用及商用場景的便捷用電需求。

4. 安裝便捷高效：

作為標準導軌式1P+N過欠壓保護器，本品適配35mm標準導軌（IEC/EN60715），外形小巧（82×36×68mm），重量僅

135g，可有效節省安裝空間，便于現場快速安裝部署，符合家用及商用配電箱的安裝要求，適配40A、63A等常用規格的配電線

路。

5. 動作延時可調：

過/欠壓動作延時時間可在0.1s~10s之間調節，過流動作延時時間為2s~600s，上電延時時間為2s~600s，可根據不同場景的用

電需求靈活調整，有效避免因瞬時電壓、電流波動導致的誤觸發。

6. 使用壽命長久：

本品電氣壽命可達1×10?次，機械壽命高達1×10?次，可適應-5℃~40℃的工作環境，運行穩定性與耐用性較強，能長期穩定守

護用電安全。

三、GPS8-02型自復位數顯電壓/電流保護器的應用

1. 家用設備保護：

作為家用自復式過欠壓保護器、自恢復過欠壓保護器，本品可廣泛應用于冰箱、空調、洗衣機、電視機等各類家用電氣設備，實

現過電壓、欠電壓、過流及零線斷相保護，適配40A、63A家用配電規格，有效規避電壓異常燒毀家電的風險，守護家庭用電安

全。

2. 民用配電箱：

適配民用住宅、公寓、別墅等場景的配電箱，作為核心導軌式1P+N過欠壓保護器，可直接替代普通過欠壓保護組件，支持

40A、50A、63A等規格，保障室內電路及用電設備安全，符合住宅電氣設計相關規范，可有效應對零線斷相隱患。

3. 小型商用場景：

適用于小型商鋪、便利店、理發店等小型商用場所，作為商用自復式過欠壓保護器、全自動自恢復過欠壓保護器，支持63A等商

用常用規格，可有效保護各類商用電器及電路，避免電壓、電流異常及零線斷相造成的經濟損失，完美適配商用配電需求。

4. 小型辦公設備：

作為導軌式1P+N自恢復過欠壓保護器，本品可用于辦公室內電腦、打印機、復印機等辦公設備的電路保護，適配40A常用規

格，防止電壓、電流異常及零線斷相損壞設備，保障辦公工作正常有序進行。

5. 民用照明電路：

適配住宅、樓道、小區等民用照明電路，作為自復式過欠壓保護器，可有效保護照明設備免受過壓、欠壓、過流及零線斷相影

響，延長照明設備使用壽命，適配40A、63A常用規格，保障照明電路穩定運行。

四、GPS8-02型自復位數顯電壓/電流保護器的型號說明

GPS8

↓

(1)

(2)

(3)

(1).GPS8系列自復式數顯電壓/電流保護器

(2).設計序號

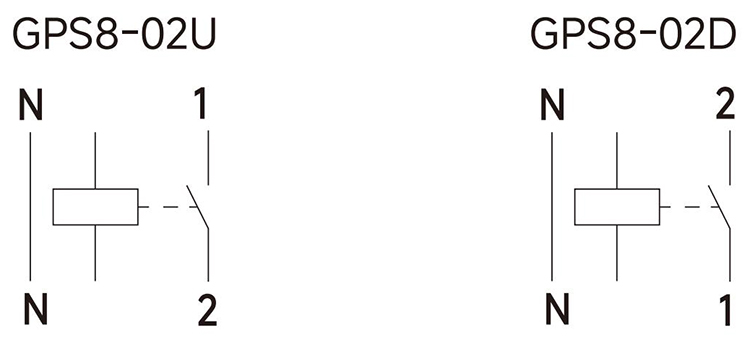

(3).接線方式：U：上進下出；D：下進上出

五、GPS8-02型自復位數顯電壓/電流保護器的技術參數

型號	GPS8-02
功能	電壓、電流
額定電源電壓	AC220V(L-N)
額定電源頻率	45Hz~65Hz
工作電壓范圍	80V~400V
額定電流	32A,40A,50A,63A,80A(AC1)
功耗	AC max.3VA
過壓動作值設置范圍	OFF,230V~300V
欠壓動作值設置范圍	140V~210V,OFF
過壓動作延時時間	0.1s~10s
過流動作值設置范圍	1A~32A,40A,50A,63A,80A
過流動作延時時間	2s~600s
上電延時時間	2s~600s
復位延時時間	2s~900s
測量誤差	≤1%
IP等級	IP20
污染等級	3
電氣壽命	1×10?
機械壽命	1×10?
海拔高度	≤2000m
工作環境溫度	-5℃~40℃
允許的相對濕度	≤50%(40℃)(無凝露)
存儲溫度	-25℃~55℃
導軌標準	寬度35mm(IEC/EN60715)

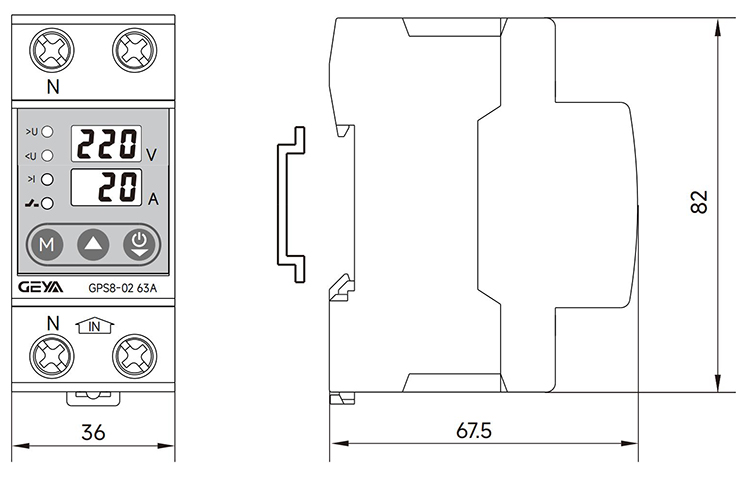

外形尺寸	82×36×68mm
產品重量	135g

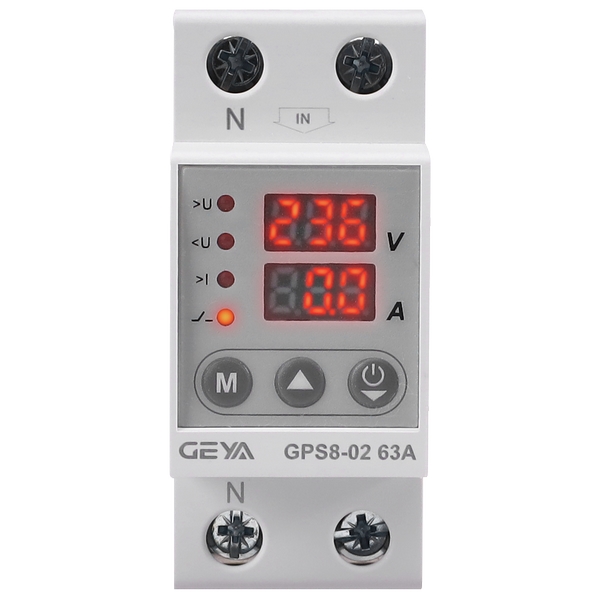

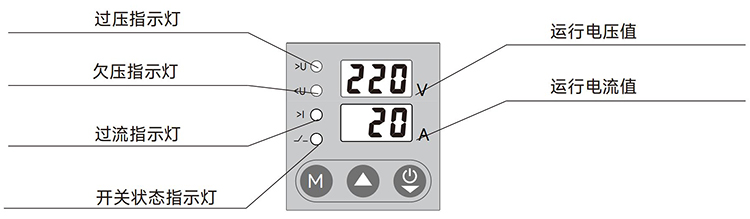

六、GPS8-02型自復位數顯電壓/電流保護器的面板


	按住該按鍵3秒后進入設置界面，修改完設置后，任意時刻可以按住該按鍵3秒后退出并保存設 置。
	在設置界面時用來增加數值。
	1、在設置界面時用來減少數值。
	2、在運行界面時，按住該按鍵0.5秒可以手動打開/關閉開關。
	3、當設置關閉自動復位時，發生故障保護后，可以通過按這個按鍵復位。

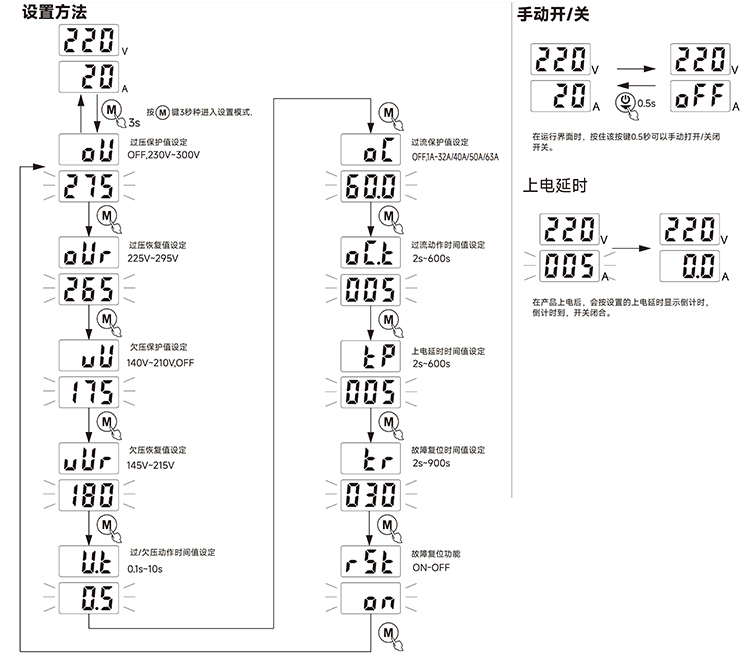

產品設定


產品面板默認設置

	設置范圍	設置步進值	出廠設置值
過壓動作值	OFF,230V~300V	1V	275V
過壓恢復值	225V~295V	1V	265V
欠壓動作值	140V~210V,OFF	1V	175V
欠壓恢復值	145V~215V	1V	180V
過/欠壓動作時間值	0.1s~10s	0.1s	0.5s
過流動作值	OFF,1A~32/40/50/63A	0.1A	32A/40/50/63A
過流動作時間值	2s~600s	1s	5s
上電延時時間	2s~600s	1s	5s
復位時間	2s~900s	1s	30s
故障復位	ON-OFF	——	ON
