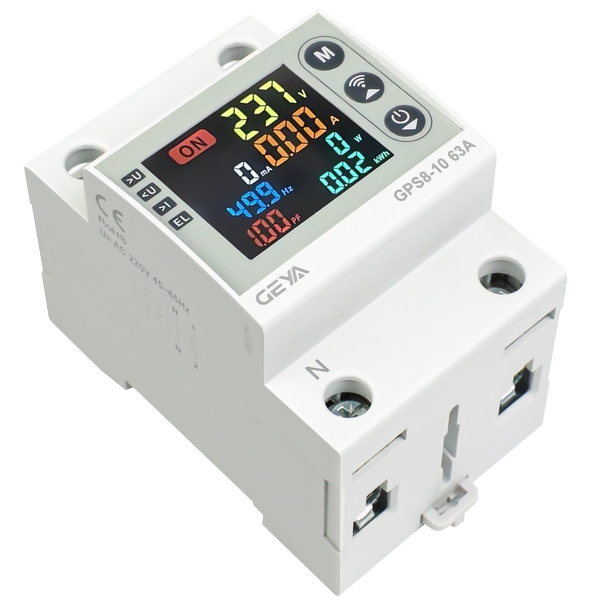

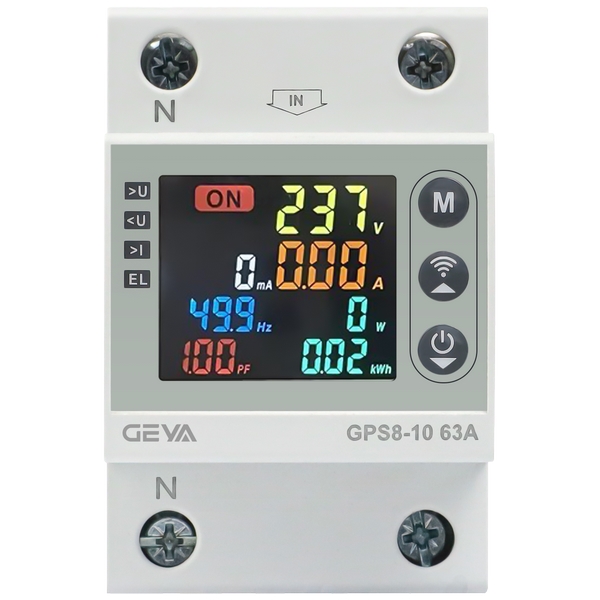

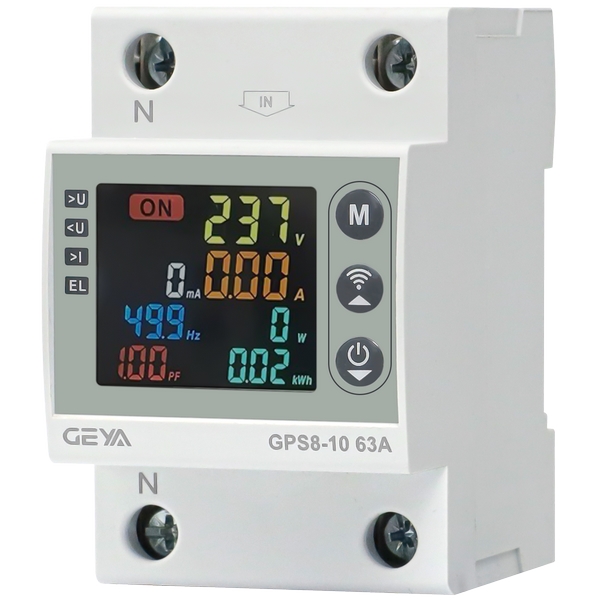

GPS8-10型智能款數顯電壓/電流保護器

產品介紹：GPS8-10是浙江格亞電氣推出的家用智能過欠壓保護器，是一款集多功能防護與高精度電力監測于一體的智能用電防護設備。設備支持WIFI遠程管控、多參數自定義調節，具備故障自動復位能力，搭配標準導軌安裝方式，是家庭電氣防火、日常用電安全防護的主流設備。

價格：

促銷：


一、為什么選擇GPS8-10型智能款數顯電壓/電流保護器？

GPS8-10型智能款數顯電壓/電流保護器為高性價比家用智能電力監測保護器，依托扎實的硬件做工、專業的真有效值檢測算法

以及完善的智能防護體系，相較于普通簡易保護器，擁有更強的抗干擾性能與高壓耐受能力。設備過欠壓、過流、漏電防護表現穩

定，可適配各類復雜家用電路工況，集電氣防火、智能監測、故障自復等功能于一體，可實現家庭用電精細化、安全化管控。

1、原廠開模機身，材質耐用穩定：

產品采用專屬開模設計，外殼采用PA6材質，區別于市面通用模具及劣質塑料機身，整機結構穩固、耐磨抗損，長期使用不易老

化變形，設備使用壽命大幅提升。

2、內部配件規格充足，承載性能更強：

設備內部銅導線、接線片、繼電器等核心導電配件，均采用充足截面積規格設計，可穩定承載額定工作電流，有效避免因配件規

格不足導致的發熱、過載、跳閘等問題，整機運行更加安全穩定。

3、雙層線路板結構，抗干擾性能優異：

整機采用雙層線路板布局，對比普通產品的單層線路板，電路穩定性、抗干擾能力提升，可適應復雜家用用電環境，有效減少電

路信號波動、數據檢測誤差等問題，保障設備長期精準運行。

4、真有效值檢測算法，測量精準無偏差：

搭載專業TRMS真有效值檢測算法，突破普通產品平均值采樣的局限，即便電路出現電壓波形畸變等異常情況，依舊可以精準采

集電壓、電流數據，保障電力監測數據真實、準確。

5、雙匯流排設計，接線穩固兼容性強：

采用行業雙匯流排結構，接線容量更大、接線接觸更穩固，徹底解決普通無匯流排產品接線松動、承載不足、易發熱等問題，適

配多種家用接線規格，安裝使用更安全。

6、超寬耐壓范圍，防護覆蓋面更廣：

作為高性能寬壓智能保護器，設備工作電壓可達400V，峰值耐壓450V，可有效應對家庭電路零線斷相、電壓驟升驟降等端異常

工況，規避電氣故障隱患，強化電氣防火防護效果。而普通家用保護器耐壓僅300V，無法適配復雜高壓異常工況。

二、GPS8-10型智能款數顯電壓/電流保護器的特點

1、多重防護，杜絕用電隱患：

這款家用電路防護裝置集成過壓、欠壓、過流、漏電四重核心保護功能，可實時監測電路異常狀態，一旦檢測到故障立即自動斷

電，有效規避過載、漏電引發的設備損壞及電氣火災風險，守護家庭用電安全。

2、全參數自定義，適配多場景需求：

支持過壓、欠壓、過流、漏電保護閾值自定義調節，同時可按需設置電壓故障動作時間、過流延時、上電延時、故障復位時長等

參數，可靈活適配不同戶型、不同家電的家用用電場景。

3、WIFI遠程智能管控，操作便捷高效：

設備標配2.4G WIFI聯網功能，是現代化遠程智能用電保護器，用戶可通過手機APP隨時遠程查看設備運行數據、遠程啟停設

備，實現家庭用電智能化、遠程化管理，無需現場操作，使用便捷省心。

4、高清數顯監測，用電數據可視化：

搭載專用高精度計量芯片與大尺寸彩色顯示屏，作為智能數顯智能監測保護器，可實時精準檢測并直觀顯示電路電壓、電流、工

作頻率、功率因數、有功功率、累計用電量等核心數據，監測精度高，方便用戶實時掌握用電工況。

5、故障自動復位，無需人工值守：

自帶過欠壓自動復位功能，當電路故障消除、電力參數恢復正常后，設備可根據預設延時自動合閘恢復供電，無需人工手動復

位，適配居家無人值守用電場景，大幅提升用電便捷性。

6、標準導軌安裝，適配性廣泛：

采用通用35mm導軌安裝設計，安裝方式簡單規范，設備體積小巧，不占用配電箱多余空間，適配絕大多數家用配電箱安裝場

景，拆裝維護便捷。

7、多級延時防護，杜絕誤跳閘：

支持上電延時、故障動作延時、故障復位延時等多維度延時設置，可有效過濾電路瞬時電壓波動、瞬間電流沖擊等假性故障信

號，避免設備頻繁誤跳閘，保障電路運行穩定不間斷。

三、GPS8-10型智能款數顯電壓/電流保護器的應用

1、家用設備安全防護：

作為家庭剛需家用過欠壓保護器，可適配家用空調、冰箱、照明、廚衛等各類用電設備，實時抵御過壓、欠壓、過流、漏電等電

路問題對家電的損傷，從源頭規避電氣火災隱患，保障家庭用電設備與電路安全。

2、家庭智能用電數據監測：

依托數顯智能監測能力，打破傳統保護器無數據可視化的弊端，實時采集并展示家庭電路電壓、電流、實時功率、累計用電量等

關鍵數據，助力用戶清晰了解用電情況，實現家庭用電精細化、智能化管理。

3、復雜家用電路專項防護：

專門適配老舊電路、市電電壓波動大、存在零線斷相隱患等復雜家用電路場景，憑借寬壓防護、智能糾錯的核心能力，精準識別

并規避各類電路異常風險，長效穩定保護家庭電路與各類用電設備，適配絕大多數家用復雜用電工況。

四、GPS8-10型智能款數顯電壓/電流保護器的型號說明

GPS8

↓

(1)

(2)

(3)

(1).GPS8系列自復式數顯電壓/電流保護器

(2).設計序號

(3).接線方式：U：上進下出；D：下進上出

五、GPS8-10型智能款數顯電壓/電流保護器的主要參數

型號	GPS8-10
功能	過電壓、欠電壓、過欠流
額定電源電壓	AC220V(L-N)
額定電源頻率	45Hz~65Hz
工作電壓范圍	80V~400V
額定電流	32A,40A,50A,63A,80A(AC1)
功耗	AC max.3VA
過壓動作值設置范圍	OFF,230V~300V
欠壓動作值設置范圍	140V~210V,OFF
過壓動作延時時間	0.1s~10s
過流動作值設置范圍	1A~32A,40A,50A,63A,80A
過流動作延時時間	2s~600s
漏電流值	OFF,10mA~400mA
漏電重合次數	OFF,1~20,ON
上電延時時間	2s~600s
復位延時時間	2s~900s
WiFi連接性能	802.11 b/g/n 2.4GHz
測量誤差	≤1%
IP等級	IP20
污染等級	3
電氣壽命	1×10?
機械壽命	1×10?
海拔高度	≤2000m
工作環境溫度	-20℃~+55℃
允許的相對濕度	≤50%(40℃)(無凝露)
存儲溫度	-35℃~+75℃
導軌標準	寬度35mm(IEC/EN60715)
外形尺寸	82×54×68mm
產品重量	205g

六、GPS8-10型智能款數顯電壓/電流保護器的面板說明

(一).面板說明

1：按住該按鍵3秒后進入設置界面，修改完設置后，任意時刻可以按住該按鍵3秒后退出并保存設置。

2：(1).在設置界面時用來增加數值。

(2).長按5秒進入WiFi配置模式，配置WiFi。

3：(1).在設置界面時用來減少數值。

(2).在運行界面時，按住該按鍵0.5秒可以手動打開/關閉開關。

(3).當設置關閉自動復位時，發生故障保護后，可以通過按這個按鍵復位。

4：電流值

5：功率

6：電量消耗

7：功率因數

8：頻率

9：漏電流

10：漏電故障指示

11：過流故障指示

12：欠壓故障指示

13：過壓故障指示

14：開關狀態指示

15：電壓值

(二).面板設置

1、參數設置

	設置范圍	設置步進值	出廠設置值
過電壓值	OFF,230V~300V	1V	275V
過壓恢復值	225V~295V	1V	265V
欠壓值	140V~210V,OFF	1V	175V
欠壓恢復值	145V~215V	1V	180V
電壓故障動作時間	0.1s~10s	0.1s	0.5s
過流值	OFF,1A~32/40/50/63A/80A	0.1A	32A/40/50/63A
過流動作延遲時間	2s~600s	1s	5s
漏電流	OFF,10mA~400mA	1mA	30mA
漏電重合閘次數	OFF,1~20,ON	1	3
上電延遲時間	2s~600s	1s	5s
復位時間	2s~900s	1s	30s
故障復位	ON-OFF	— —	ON
