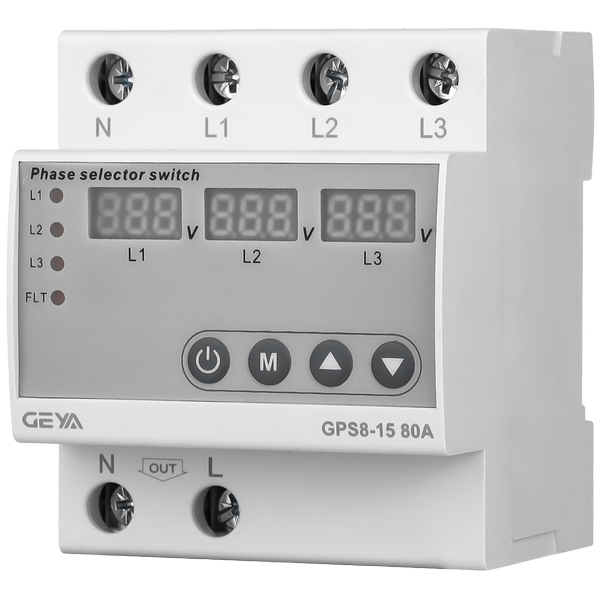

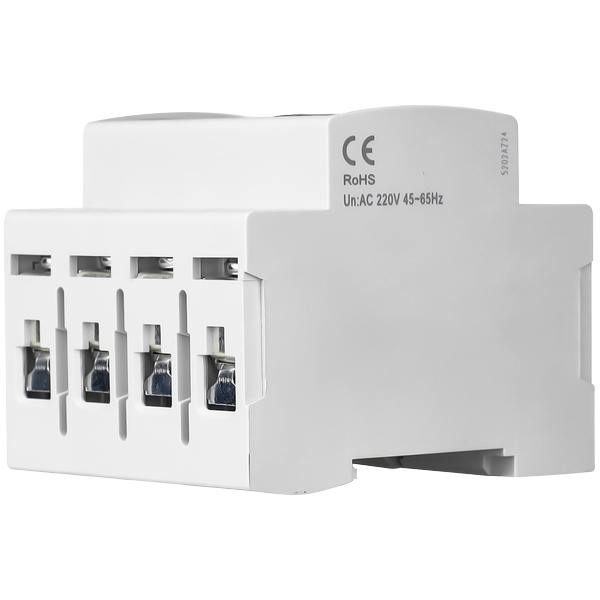

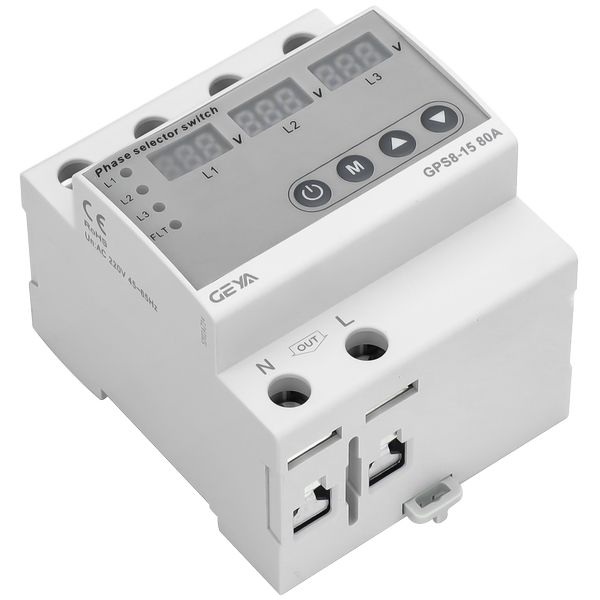

GPS8-15型相位選擇開關

產品介紹：GPS8-15是格亞電氣研發的**智能導軌式**三相自適應相序選擇開關，為市面主流低壓配電保護器件。設備適配AC220V供電工況，搭載真有效值電壓監測技術，支持智能換相與缺相防護，集成多重電壓故障保護與自定義參數設置功能，可廣泛適配各類低壓配電應用場景。

價格：

促銷：


一、為什么選擇GPS8-15型相序選擇開關？

本款**智能相序保護開關**集電壓實時監測、多重故障保護、自動換相功能于一體，參數調節范圍廣、場景適配性強。依托標準

導軌式安裝設計，整機運維簡便、運行穩定，可有效解決電網缺相、過欠壓等電壓異常問題，杜絕負載設備故障停機，無需人工值

守，全天候保障用電設備穩壓安全運行，適配絕大多數工業與民用低壓配電系統。

1、精準監測，誤差可控：

采用行業通用真有效值電壓監測算法，測量精度高、誤差≤1%，可精準捕捉電網細微電壓波動，快速識別過壓、欠壓、缺相等

各類供電異常，有效保障低壓配電系統的監測精度與運行穩定性。

2、參數可調，適配性廣：

設備支持過壓閾值、欠壓閾值、故障動作延時、上電延時、故障復位時間等核心參數自定義微調，檔位精細、調節靈活，可精準

匹配不同類型、不同功率負載設備的專屬供電保護需求。

3、智能自適應，無需值守：

搭載成熟的自動智能換相機制，當電網出現單相或兩相缺相、電壓異常故障時，設備可快速切換至正常相位供電，全程自動運

行、無需人工干預，大幅降低后期運維成本，適配各類無人值守配電場景。

4、耐用可靠，環境適配性強：

整機經過嚴苛壽命測試，具備標準的電氣與機械使用壽命，工作溫度區間為-20℃~+60℃，存儲溫度可達-35℃~+75℃，可耐

受高低溫復雜工況，適配多場景惡劣環境使用。

5、安裝便捷，防護到位：

采用行業通用DIN標準導軌式模塊化設計，拆裝便捷、適配常規成套配電柜體；設備前面板達IP40防護等級，接線端子達IP20防

護等級，可有效防塵、防誤觸，充分滿足室內配電設備的安全防護要求。

二、GPS8-15型相位選擇開關的特點

1、可視化運行狀態：

搭載高清數字電壓顯示屏與多功能LED故障指示燈，可實時精準顯示電網電壓數值、當前啟用相位及設備故障狀態，運行信息直

觀清晰，便于工作人員快速排查問題。

2、多重保護功能齊全：

集成過壓、欠壓、缺相三大核心保護功能，支持選配相序保護，覆蓋低壓配電系統常見供電故障。同時兼容自動故障復位與手動

復位兩種模式，守護各類用電負載設備安全。

3、延時功能精細化：

支持故障動作延時、上電延時、故障復位延時多維度精細化調節，可有效過濾電網瞬時電壓波動、瞬態干擾，避免設備誤動作、

頻繁啟停，大幅提升配電系統運行的穩定性。

4、操作簡單易調試：

采用簡易按鍵操作邏輯，短按即可調節參數，長按3秒可保存參數或進入設置界面，60秒無操作自動退出設置模式，同時支持負

載手動啟停控制，設備調試與日常運維簡單高效。

5、規格實用，低耗節能：

適配主流低壓配電工況，標配63A、80A兩種額定電流規格，可滿足大部分大功率用電負載需求。整機功耗僅3VA，運行功耗

低、節能性，具備超高性價比。

三、GPS8-15型相位選擇開關的應用

1、工業配電場景：

作為工業常用**智能配電保護器件**，廣泛應用于工廠三相低壓配電系統，可為工業生產設備、自動化配套裝置提供持續穩壓供

電，規避缺相、電壓異常引發的設備停機、燒毀等故障，保障生產線穩定運行。

2、商用供電場景：

適配商場、寫字樓、商鋪等各類商用建筑低壓配電系統，依托導軌式模塊化結構，可快速集成于配電柜體中，穩定保障照明系

統、辦公設備、商用電器等設備持續穩壓運行。

3、民用電力配套：

適用于居民區三相入戶配電場景，針對中央空調、大功率家電等民用負載，可實時監測電網電壓狀態，自動適配正常相位供電，

有效抵御缺相、電壓波動帶來的用電安全隱患。

4、各類精密負載設備：

適配對供電質量要求嚴苛的用電場景，可為中小型精密設備、實驗儀器儀表等負載提供實時電壓監測與缺相、過欠壓保護，有效

緩沖電網電壓波動，降低設備損耗，延長精密設備使用壽命。

四、GPS8-15型相位選擇開關的主要參數

型號	GPS8-15
功能類型	相序選擇開關
額定供電電壓	AC220V(L1,L2,L3-N)
額定供電頻率	45~65Hz
工作電壓范圍	80V~400V(L1,L2,L3-N)
額定工作電流	63A,80A(AC1)
自身功耗	ACmax.3VA
過壓動作值	OFF,230V~300V
欠壓動作值	140V~210V,OFF
過欠壓動作延時	0.1s~10s
上電延時	2~600s
復位時間	2~900s
測量精度誤差	≤1%
電氣壽命（AC1）	1×10?
機械壽命	1×10?
工作環境溫度	-20℃~+60℃
存儲環境溫度	-35℃~+75℃

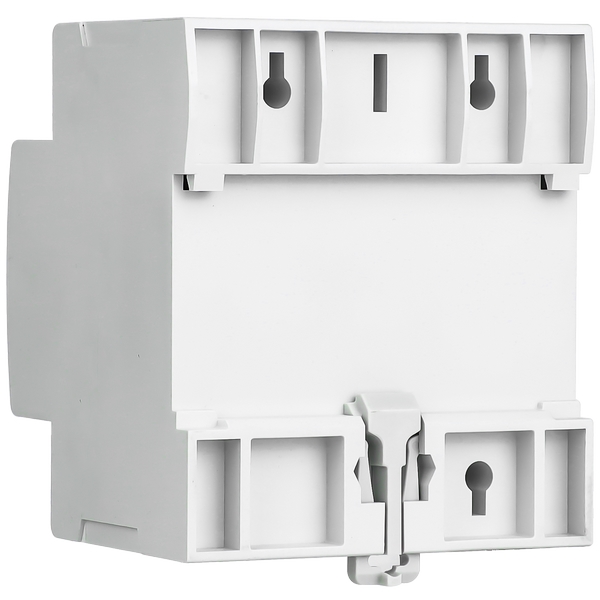

安裝方式	標準導軌符合 EN/IEC 60715
防護等級	IP40 for front panel/IP20 terminals
安裝方位	any
過電壓類別	Ⅲ.
污染等級	2
外形尺寸	82×72×68mm
產品重量	310g

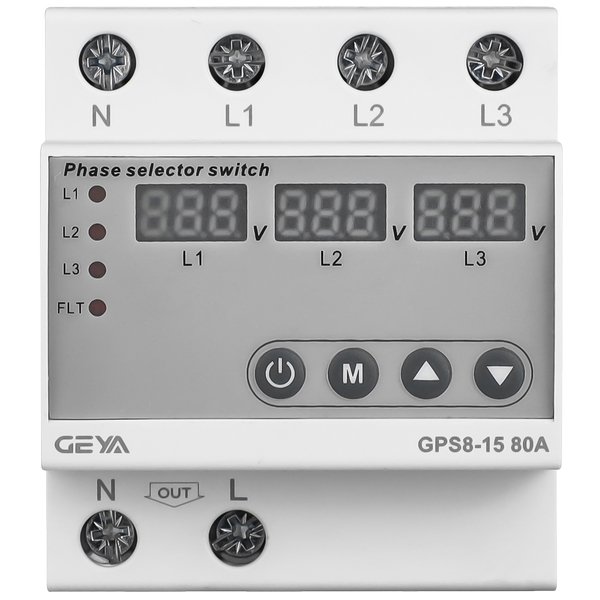

五、GPS8-15型相位選擇開關的面板

(一).面板指示


	可用于手動開啟或關閉負載供電。
	長按設置鍵 3 秒，進入?yún)?shù)設置模式；參數修改完成后，再次長按 3 秒即可保存設置。
	參數設置時，用于增加數值。
	參數設置時，用于減小數值。

(二).LED 指示燈狀態說明

LED 指示燈狀態說明	L1/L2/L3 相位燈○
	該相位未被選中
	該相位為供電選中相位
	電壓故障恢復延時中

LED 指示燈狀態說明	FLT 故障燈○
	三相電壓正常
	L1/L2/L3 三相電壓均故障
	觸點斷路故障

(三).參數設置

1、參數設置

參數名稱	設置范圍	調節步長	出廠默認值
過壓閾值	OFF,230V~300V	1V	275V
過壓恢復值	225V~295V	1V	265V
欠壓閾值	140V~210V,OFF	1V	175V
欠壓恢復值	145V~215V	1V	180V
電壓故障動作時間	0.1s~10s	0.1s	0.5s
上電延時時間	2s~600s	1s	5s
故障復位時間	2s~900s	1s	30s
相序保護功能	OFF-ON	——	OFF
故障自動復位	ON-OFF	——	ON
