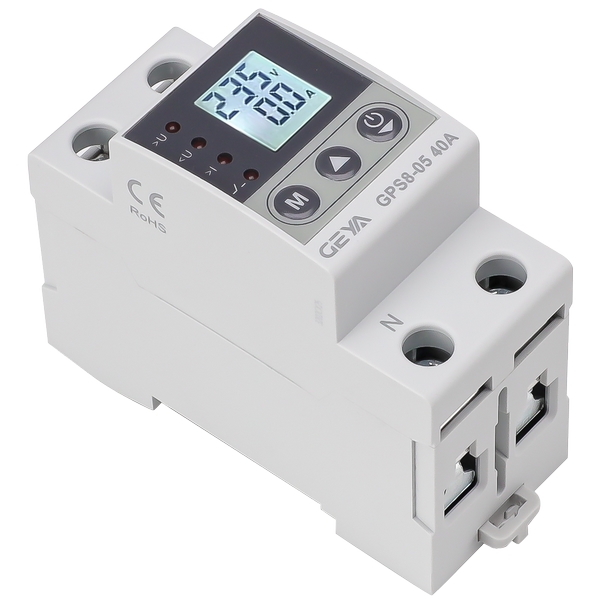

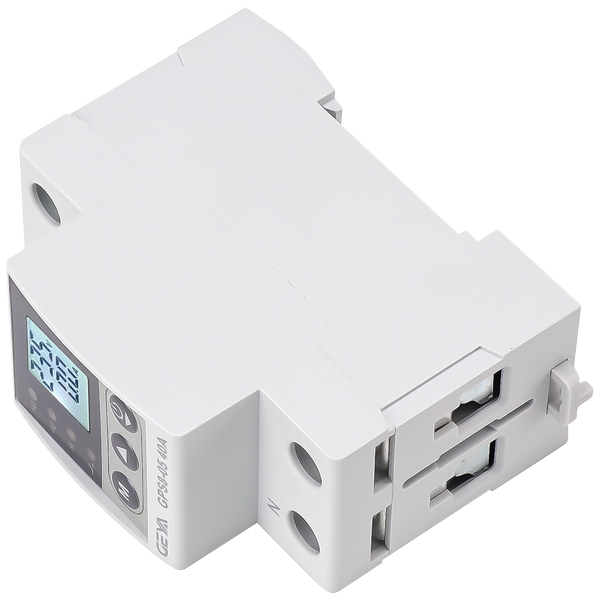

GPS8-05數顯電壓/電流保護器

產品介紹：GPS8-05型數顯電壓/電流保護器由浙江格亞電氣研發生產，作為一款自復式導軌式電氣保護器件，可精準實現電壓、電流實時測量及過壓、欠壓、過流三重保護，兼具數字顯示、參數可設、電能計量等核心功能，適配35mm標準導軌安裝，能夠滿足家庭、商鋪、小型工業等多場景用電安全防護需求，可有效應對零線斷相、電壓波動等常見用電隱患，為用電設備保駕護航。

價格：

促銷：


一、為什么選擇GPS8-05型數顯電壓/電流保護器？

相較于市面上低成本同類產品，GPS8-05型數顯電壓/電流保護器在材質選用、結構設計、測量精度及保護性能上均具備優勢。

產品核心部件配置扎實，抗干擾能力，測量精準且保護，同時兼顧安裝便捷性與操作簡易性，既能作為家庭用電的“安全守門

人”，也能完美適配小型工業場景，兼具實用性與可靠性，可有效規避各類用電安全風險。

1. 外殼品質優良：

采用設計開模工藝，外殼選用PA6工程塑料，質地堅韌、絕緣性能優異，相較于低成本產品的共用模具及劣質塑料，使用壽命更

長、安全防護性更優，可適配家用配電箱、小型工業配電箱等多種安裝場景，適配性廣泛。

2. 內部部件扎實：

內部銅導線、接線片、繼電器均采用足截面積設計，導電性能穩定，載流能力強勁，有效避免了低成本產品因銅截面積不足引發

的發熱、接觸不良等問題，切實保障電路安全運行，降低故障發生率。

3. 抗干擾性能出色：

線路板采用雙層板設計，可有效屏蔽各類信號干擾，電路運行穩定，相比低成本產品采用的單面板設計優勢明顯，尤其適合對電

路穩定性要求較高的辦公區域、小型加工廠等場景使用。

4. 測量精準穩定：

采用真有效值算法（TRMS），即便遇到電壓波形畸變的情況，也能精準測量電壓、電流數值，徹底解決了低成本產品采用平均

值測量方式導致的誤差問題，可實時精準監測電壓電流波動，及時響應各類用電異常。

5. 接線能力更強：

采用雙匯流排專屬設計，布線更規范合理，接線容量更大，操作便捷性大幅提升，而低成本產品普遍無匯流排設計，接線能力薄

弱，該設計可輕松適配多回路接線需求，提升安裝與使用效率。

6. 保護范圍更廣：

工作電壓可達400V（值450V），當發生零線斷相故障時可快速實現有效保護，而低成本產品工作電壓僅300V，保護場景受

限，該產品能更好地應對老舊小區、農村自建房等電壓異常高發場景，防護更。

二、GPS8-05型數顯電壓/電流保護器的特點

1. 數顯清晰直觀：

采用LED數字顯示面板，可實時清晰顯示電壓、電流數值，設備故障狀態也能通過顯示面板直觀呈現，方便用戶實時掌握用電狀

態，有效解決了傳統保護器無法直觀查看電壓電流實時數據的痛點。

2. 參數可靈活設定：

過壓、欠壓、過流動作值及各類動作延時時間均可根據實際需求靈活設定，操作便捷高效，可針對家用、商用、工業不同場景的

用電需求，精準調整保護參數，適配性更強。

3. 具備電能計量功能：

集成電能計量模塊，可實時顯示電量、有功功率，方便用戶精準掌握用電情況，實現保護與計量雙重功能，無需額外搭配電能計

量器件，有效降低用戶使用成本。

4. 安裝便捷高效：

適配35mm標準導軌安裝，符合IEC/EN 60715標準，產品體積小巧（82×36×68mm），重量僅135g，不占用過多安裝空間，

可輕松適配各類導軌式配電箱安裝，大幅提升安裝效率。

5. 保護響應及時：

過壓動作延時范圍0.1s~10s，過流動作延時范圍2s~600s，可快速響應用電異常，及時切斷電路，限度減少用電設備損壞風

險，有效防護電器因電壓電流異常燒毀，降低維修成本。

6. 運行穩定可靠：

測量誤差≤1%，功耗低至AC max.3VA，電氣壽命與機械壽命遠超行業標準，適應多種復雜環境，工作溫度范圍

為-20℃~+55℃，海拔≤2000m均可穩定運行，可適配戶外、低溫、高溫等各類復雜工況。

7. 操作人性化：

具備上電延時、故障復位功能，支持手動開啟/關閉開關，參數設置完成后，可通過長按按鍵快速保存并退出，60秒無操作可自

動退出設置模式，同時支持自動復位、手動復位兩種模式，適配不同用戶的使用習慣。

三、GPS8-05型數顯電壓/電流保護器的應用

1. 家用設備保護：

作為家用自復式過欠壓保護器，適用于冰箱、空調、洗衣機、電視機等各類家用電氣設備，可有效防護設備因過壓、欠壓、過流

導致的損壞，尤其適合老舊小區、農村自建房等電壓異常高發場景，能有效應對零線斷相、電壓波動等問題，保障家庭用電安全。

2. 小型商鋪用電保護：

可安裝于便利店、理發店、小型超市等場所的配電箱內，作為商用配電箱保護器件，保護各類商用電器，避免因電壓、電流異常

造成的設備故障和經濟損失，保障商鋪正常經營。

3. 辦公區域用電保護：

適配辦公室、寫字樓等辦公場景，可有效保護電腦、打印機、復印機等辦公設備，實時監測電壓電流波動，及時排查用電隱患，

保障辦公設備正常運行，避免因用電異常影響工作進度。

4. 小型工業設備保護：

可廣泛應用于小型加工廠、作坊等工業場景，作為小型電機保護專用器件，有效保護小型電機、水泵等設備，防止因過流、過壓

導致的設備燒毀，降低設備維護成本，提升生產效率。

5. 民宿及小型住宿場所保護：

適配民宿、小型旅館等住宿場景，安裝于戶內配電箱中，保護房間內各類電器設備，為住宿人員提供安全、穩定的用電環境，契

合《住宅建筑電氣設計規范》相關要求，保障住宿安全。

6. 戶外小型設備保護：

可用于戶外照明、小型充電樁等戶外小型用電設備，具備優異的環境適應性，能有效防護電壓波動帶來的設備損壞，作為專業戶

外用電保護器件，在各類戶外場景中均可穩定發揮保護作用。

四、GPS8-05型數顯電壓/電流保護器的選型

GPS8

↓

(1)

(2)

(3)

(1).GPS8系列自復式數顯電壓/電流保護器

(2).設計序號

(3).接線方式：U：上進下出；D：下進上出

五、GPS8-05型數顯電壓/電流保護器的技術參數

型號	GPS8-05
功能	電壓、電流
額定電源電壓	AC220V(L-N)
額定電源頻率	45Hz~65Hz
工作電壓范圍	80V~400V
額定電流	32A,40A,50A,63A,80A(AC1)
功耗	AC max.3VA
過壓動作值設置范圍	OFF,230V~300V
欠壓動作值設置范圍	140V~210V,OFF
過壓動作延時時間	0.1s~10s
過流動作值設置范圍	1A~32A,40A,50A,63A,80A
過流動作延時時間	2s~600s
上電延時時間	2s~600s
復位延時時間	2s~900s
測量誤差	≤1%
IP等級	IP20
污染等級	3
電氣壽命	1×10?
機械壽命	1×10?
海拔高度	≤2000m
工作環境溫度	-20℃~+55℃
允許的相對濕度	≤50%(40℃)(無凝露)
存儲溫度	-35℃~+75℃
導軌標準	寬度35mm(IEC/EN60715)
外形尺寸	82×36×68mm
產品重量	135g

六、GPS8-05型數顯電壓/電流保護器的面板與設置

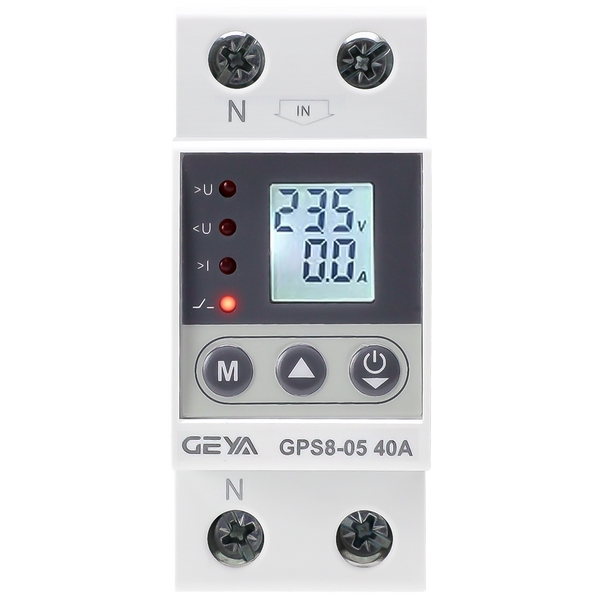

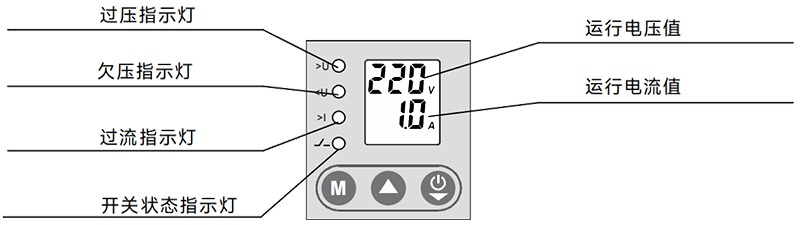

產品面板：

	按住該按鍵3秒后進入設置界面，修改完設置后，任意時刻可以按住該按鍵3秒后退出并保存設置。
	在設置界面時用來增加數值。
	1、在設置界面時用來減少數值。
	2、在運行界面時，按住該按鍵0.5秒可以手動打開/關閉開關。
	3、當設置關閉自動復位時，發生故障保護后，可以通過按這個按鍵復位。

參數設置：

	設置范圍	設置步進值	出廠設置值
過壓動作值	OFF,230V~300V	1V	275V
過壓恢復值	225V~295V	1V	265V
欠壓動作值	140V~210V,OFF	1V	175V
欠壓恢復值	145V~215V	1V	180V
過/欠壓動作時間值	0.1s~10s	0.1s	0.5s
過流動作值	OFF,1A~32/40/50/63A	0.1A	32A/40/50163A
過流動作時間值	2s~600s	1s	5s
上電延時時間	2s~600s	1s	5s
復位時間	2s~900s	1s	30s
故障復位	ON-OFF	—— —	ON
