結合當下光伏并網、車間諧波整治、臺區三相平衡整改、廠區免運維無功補償?shù)戎髁黜?xiàng)目選型需求，本裝置多功能集成、補償精
度高、后期運維成本低，支持高低壓雙向采樣補償模式；適配復雜溫濕度、高低海拔工況，防護等級可定制；企業擁有CCC、CE等海
內外全套資質，支持項目定制代工，落地案例充足，可有效降低線路損耗、規避企業力調電費罰款，優化電網電能質量，適配工業
配電、新能源并網主流整改項目。
1.控制性能優異：
搭載DSP+CPLD全數字控制核心，搭配成熟三電平拓?fù)浼夹g(shù)，運算精準穩定，設備響應速度快，無功全響應時長低于10ms，諧波響
應時長低于40ms，契合行業快速響應、高精度動態無功補償設備選型標準。
2.適配場景寬泛：
覆蓋220V-800V主流電壓等級電網，兼容三相三線、三相四線兩類電網架構，適配45Hz-63Hz寬頻電網工況，2000m以上高海拔區
域可依規降額使用，適配380V廠區、690V工礦、農網臺區主流SVG治理項目。
3.治理效果穩定合規：
無功補償率超99%，50次以內諧波補償率高于95%，三相不平衡治理后不平衡度≤5%，各項指標符合國標驗收標準，可滿足廠區功
率因數提升、電網諧波整改、臺區三相不平衡治理項目驗收要求。
4.運行能耗偏低：
整機效率可達97%，多檔位開關頻率可選，運行噪音可控，標配多重防護，設備運行故障率偏低。
5.定制適配能力強：
中性線零序?yàn)V波能力標配為相線兩倍，可定制三倍規格；設備標配IP20防護等級，IP54防護可按需定制，品牌支持OEM、ODM代工
研發，可承接外貿出口、專項工程定制SVG設備需求。
6.使用容錯性強：
具備1.2倍額定過載耐受能力，可穩定運行60秒，適配沖擊性、波動性負荷工況。

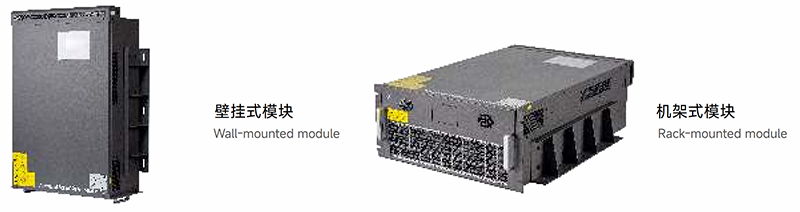

1.模塊化集約設計：
支持多機組并聯擴容，分為壁掛式、機架式兩大機型，設備占地面積小，拆裝檢修流程簡易，運維工作量低，適配機房小型配
電、廠區集中配電模塊化無功改造項目。
2.散熱防護結構專業：
采用獨立風道+獨立板倉分體結構，減少線路干擾，散熱效率穩定，助力設備全天候長效運行。
3.補償模式多元靈活：
配置兩路獨立外部電流采樣通道，支持低壓側采樣低壓補償、高壓側采樣低壓補償、無功分量補償多種模式，適配工程高采低
補、高低壓通用配電無功整改施工。
4.功能自由組合：
無功、諧波、三相不平衡三大治理功能，可單選、兩兩組合、三項聯動，按需匹配工況治理需求。
5.通訊拓展便捷：
搭載2路RS485通訊接口，兼容WiFi通訊，可對接配電管控系統，實現設備數據遠程監測。
6.多維度電氣保護：
集成過載、軟硬件過流、電網過欠壓、短路、頻率異常等多重保護，降低電網故障損毀設備的風險。
7.進線方式靈活：
機架式支持后進線、壁掛式支持上進線，適配機房、車間多數配電布線布局。
1.智能制造行業：
適配商用車車身焊接等沖擊性負荷車間，實時優化電網功率因數，穩定供電電壓，規避廠區力調電費罰款，保障沖壓、焊接設備
穩定運行，適配制造業車間諧波治理、沖擊負荷無功補償改造項目。
2.半導體行業：
精準消解精密生產機臺非線性諧波，壓降電網電壓諧波畸變率，規避后端UPS供電故障、生產機臺宕機問題，保障精密制程不間
斷作業，適配無塵車間穩壓濾波、UPS配套諧波治理場景。
3.數據中心行業：
治理精密空調變頻機組諧波干擾，提升機房整體功率因數，縮減配電線路損耗，降低機房運維用電成本，延長配電輔材使用壽
命，適配數據中心變頻諧波治理、配電節能提質項目。
4.新能源并網項目：
適配大中型光伏并網電站，優化并網點功率因數，抑制并網諧波干擾，適配光伏發電間歇性、波動性出力特性，提升電網新能源
消納能力，廣泛用于光伏臺區無功補償、新能源電站電能質量治理工程。
5.城鄉農網臺區：
解決分布式光伏集中接入、單相負荷分布不均引發的三相電壓失衡、臺區高低電壓?jiǎn)栴}，穩壓至國標用電區間，杜絕光伏脫網故
障，保障城鄉居民、小微商戶用電穩定，適配農網電壓整治、戶用光伏穩壓改造。
6.石油開采行業：
針對性治理油田抽油機交變作業產生的諧波電流，降低配電系統電流畸變率，達標國家配電供電標準，杜絕抽油機誤動作、停機
故障，保障油田開采連續作業，適配工礦廠區諧波治理、采掘設備配套無功穩壓項目。
增強型靜止無功發生裝置（GYASVG）的工作原理是將電壓源變流器通過濾波器并聯在電網上，其工作原理是通過實時檢測負載的
電流，基于的無功、諧波及三相有功功率的檢測與控制算法，生成對應的 IGBT驅動信號，實現對無功電流、諧波電流以及三相不平
衡電流的綜合補償。
機型 | 220V | 220V | 380V | 500V | 690V | 800V |
海拔高度 | <2000m,2000米以上按照GB/T3859 . 2降額使用 | |||||
環境溫度 | - 10~+50℃(40℃以上降容不超過30%) | |||||
相對濕度 | ≤90%,月低溫度25℃表面無凝露 | |||||
污穢等級 | Ⅲ級以下 | |||||
| 工作電壓 | AC220V (-20%~+20%) | AC220V | AC380V | AC500V | AC690V | AC800V |
工作頻率 | 50Hz/60Hz(45Hz～63Hz) | |||||
| 額定補償容量 | 5Kvar | 3/5/7/10/ 17/25/37/ 50/75Kvar | 5/10/15/20/ 35/50/75/ 100/150Kvar | 90Kvar | 120Kvar | 150Kvar |
電網結構 | L/N | 三相三線，三相四線 | 三相三線 | |||
并聯臺數 | 不限 | |||||
整機效率 | ≥97% | |||||
開關頻率 | 32kHz | 16kHz | 12.8kHz | |||
| 功能選擇 | A、B、 A+B、B+A | A、B、A+B、B+A、B+C、A+C、B+C+A、A+C+B | A、B、 A+B、B+A | |||
無功補償率 | 無功補償≥99% | |||||
不平衡補償能力 | 無 | 補償后不平衡度≤5% | 無 | |||
中性線濾波能力 | 中性線濾波能力為相濾波能力的2倍(3倍可定制) | |||||
全響應時間 | 無功<10ms , 諧波<40ms | |||||
噪音 | ≤60dB | ≤65dB | ≤65dB | |||
通訊方式 | 2路RS485通信接口 (支持Wi - Fi) | |||||
| 保護功能 | 過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、 電源故障、過溫、頻率異常、短路保護等 | |||||
過載能力 | 額定1.2倍過載60秒 | |||||
安裝方式 | 機架/壁掛 | |||||
進線方式 | 后進線(機架式)、上進線(壁掛式) | |||||
防護等級 | IP20(IP54可定制) | |||||
①A:無功補償；B:諧波補償；C:三相不平衡補償 | ||||||
