GY-ASVG-1U增強型靜止無功發生裝置

產品介紹：GY-ASVG-1U增強型靜止無功發生裝置采用1U薄款設計，是市面熱門低壓動態無功補償設備。設備依托電壓源變流器并聯并網，搭載自研智能算法實時采樣負載電流，一體化實現無功補償、諧波濾除、三相不平衡綜合治理，適配220V/380V全規格低壓電網，適配電力系統搭建、廠區工業節能改造各類項目，適配多數工商業電能質量治理工況，整機運行平穩可靠。

價格：

促銷：


一、為什么選型GY-ASVG-1U增強型靜止無功發生裝置？

GY-ASVG-1U增強型靜止無功發生裝置契合當下工商業、電力工程主流選型標準：適配中小型低壓配電場景，聚焦諧波濾除、三相

不平衡調節、光伏臺區穩壓三大剛需功能，功能組合靈活、后期運維簡易；電能治理指標合規達標，動態響應性能良好，可助力企

業節能降耗、規避供電局力調電費罰款；電氣防護等級完善，適配多種復雜工況，支持多機組并聯擴容，搭載智能化遠程通訊模

塊，廠家資質齊全合規，可落地海內外電能質量整改、新能源并網配套項目。

1.治理性能均衡達標：

契合國家電能質量整改標準，無功補償效率超99%，電流諧波補償率≥95%，治理后三相不平衡度低于5%，可順利通過工廠配電核

驗、臺區電力專項驗收。

2.低噪節能損耗可控：

整機運行效率≥97%，運行噪音值低于60dB，能耗損耗小、運行噪音低，適配車間密閉空間、機房配電室等室內場景，適配廠區

節能提質改造項目。

3.模塊化擴容自由度較高：

采用行業主流模塊化SVG架構，支持多臺設備并聯聯動，并聯機組數量無限制，可根據廠區、光伏電站負荷變化靈活擴容，適配

不同容量差異化治理需求。

4.工況適配范圍較廣：

支持寬溫、寬壓工況運行，高海拔、高溫環境可依據國標降容使用，配備全維度電氣防護，適配工商業車間、戶外農網、分布式

光伏臺區等多種復雜用電環境。

5.智能通訊運維便捷：

標配兩路RS485通訊接口，兼容WiFi無線聯動，適配智能配電、云端遠程電力運維體系，可遠程查看工況、調控參數；支持機

架、壁掛兩種安裝，進線方式可選，現場施工適配性較好。

6.全球項目資質合規：

整機取得CCC、CE、SAA、TUV等國內外權威認證，品牌完成多國資質備案，廠家可承接OEM、ODM定制代工業務，適配海外工廠配

電、跨境電力配套項目，跨境供貨無合規壁壘。

二、GY-ASVG-1U增強型靜止無功發生裝置的功能特點

1.數字化控制精度穩定：

搭載DSP+CPLD雙核心全數字控制系統，搭配成熟三電平拓撲工藝，配套專屬諧波辨識算法與PWM脈沖調控策略，動態無功調節精

度穩定，適配高精度電能治理工況。

2.補償模式自由選配：

內置八大組合工作模式，無功補償、諧波濾除、三相不平衡治理三大功能可單獨啟用、兩兩組合、全域聯動，一站式解決電網功

率因數偏低、諧波超標、三相電壓失衡三大配電常見問題。

3.動態響應性能良好：

無功補償全響應時長＜10ms，諧波治理全響應時長＜40ms，響應效率優于常規傳統電容無功補償裝置，可適配焊機、變頻機組、

沖擊性生產負載動態波動工況。

4.多級電氣防護完善：

集成軟硬件過流、電網過欠壓、過溫、短路、諧振、過載六大保護機制，額定1.2倍過載工況下可穩定運行60秒，抵御電網波

動、負荷驟變干擾，有效降低設備故障停機概率。

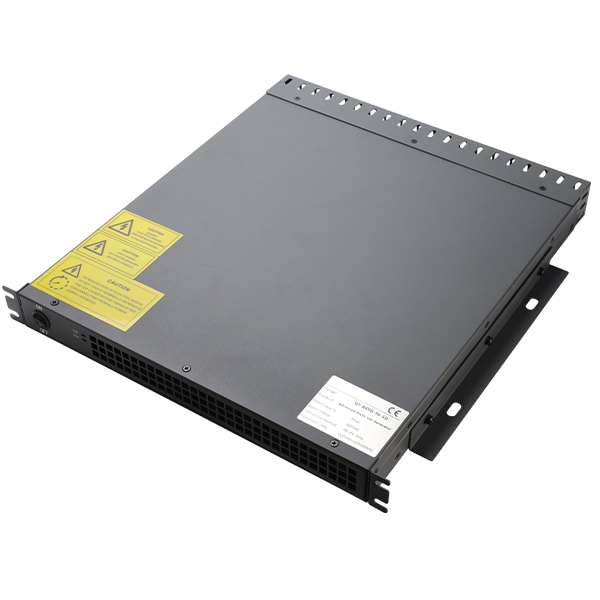

5.超薄結構易安裝運維：

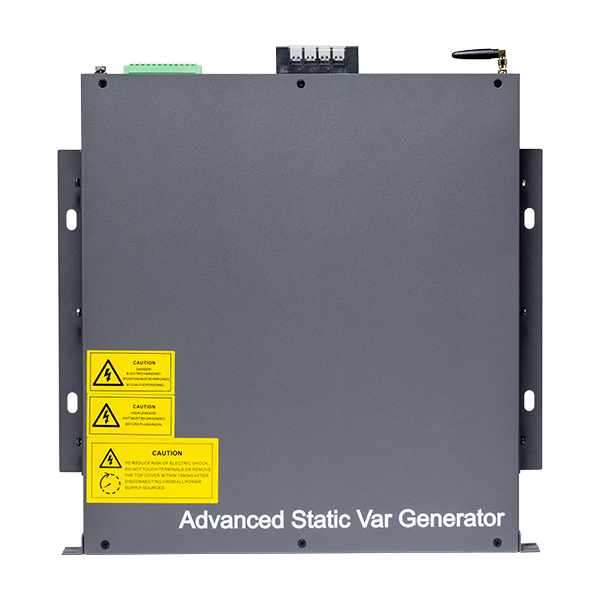

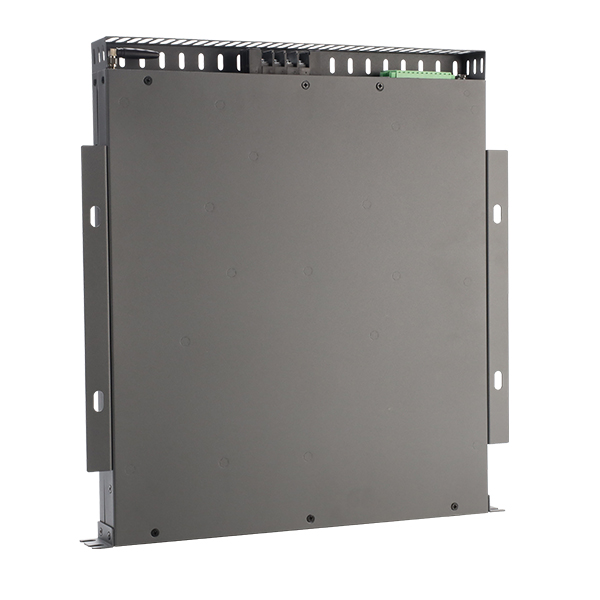

采用1U超薄模塊化機身設計，占地面積小，適配標準機柜內嵌安裝；支持機架、壁掛雙安裝形式，拆裝檢修流程簡易，適配老舊

配電柜加裝改造、新裝配電柜體配套場景。

6.中性線治理能力強化：

中性線濾波承載力為相線濾波能力1.5倍，針對性解決充電樁集群、沿街商業配電、園區三相四線制電網中線電流過載、線纜發

熱行業痛點。

7.治理參數自定義可調：

支持50次以內分次諧波針對性濾除，單組補償參數可按需自定義調試，適配廠區精細化電能治理、供電局專項電力驗收整改項

目。

三、GY-ASVG-1U增強型靜止無功發生裝置的應用場景

1.智能制造行業：

適配商用車焊裝、五金沖壓、機械加工等沖擊負荷車間，改善廠區偏低功率因數，規避月度力調電費扣費，穩定車間配電系統運

行，適配多數工業節能改造項目落地。

2.數據中心行業：

治理機房精密空調變頻機組諧波干擾，減少配電線路無用損耗，可將系統電流諧波畸變率管控至5%以內，滿足機房配電合規驗收

標準，提升機房整體用電能效。

3.半導體制造行業：

凈化車間精密機臺諧波干擾，穩定設備供電電壓，壓降電壓諧波畸變數值，杜絕精密工藝設備無故宕機停機，保障半導體生產線

連續穩定作業。

4.新能源并網項目：

適配戶用、工商業分布式光伏并網電站，適配電力系統建設要求，平抑光伏間歇性出力帶來的電網電壓波動，優化并網功率因

數，解決光伏并網諧波超標、電站脫網高頻問題。

5.城鄉農網臺區：

治理臺區分布式光伏扎堆接入引發的電壓偏高、偏低及三相不平衡問題，穩壓至民用標準電壓區間，規避光伏機組脫網故障，適

配農網升級、充電樁臺區穩壓民生電力改造工程。

6.石化開采行業：

消解油田抽油機往復作業產生的諧波電流，規避配電設備誤動作、機組停機故障，合規管控電網電流畸變率，符合工礦配電國標

要求，保障油氣開采設備長效平穩運行。

四、GY-ASVG-1U增強型靜止無功發生裝置的工作原理

增強型靜止無功發生裝置（GY-ASVG-1U）采用 1U 厚度設計，將電壓源變流器通過濾波器并聯在電網上，其工作原理是通過實時

檢測負載的電流，基于的無功、諧波及三相有功功率的檢測與控制算法，生成對應的 IGBT 驅動信號，實現對無功電流、諧波電流

以及三相不平衡有功功率的綜合補償。


五、GY-ASVG-1U增強型靜止無功發生裝置的技術參數

機型	220V	380V
海拔高度	<2000m,2000米以上按照GB/T3859 . 2降額使用
環境溫度	-10~+50℃(40℃以上降容不超過30%)
相對濕度	≤90%,月低溫度25℃表面無凝露
污穢等級	Ⅲ級以下
工作電壓	AC220V(-20%~+20%)	AC380V(-20%~+20%)
工作頻率	50Hz/60Hz(45Hz～63Hz)
額定補償容量	3Kvar	5Kvar
電網結構	三相三線，三相四線
并聯臺數	不限
整機效率	≥97%
開關頻率	16kHz
功能選擇①	A、B、A+B、B+A、B+C、A+C、B+C+A、A+C+B
無功補償率	無功補償≥99%
不平衡補償能力	補償后不平衡度≤5%
電流諧波補償能力	電流諧波補償≥95%
中性線濾波能力	中性線濾波能力為相濾波能力的1.5倍
全響應時間	無功<10ms , 諧波<40ms
噪音	≤60dB
通訊方式	2路RS485通信接口(支持Wi - Fi )
保護功能	過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、頻率異常、短路保護、諧振保護等
過載能力	額定1.2倍過載60秒

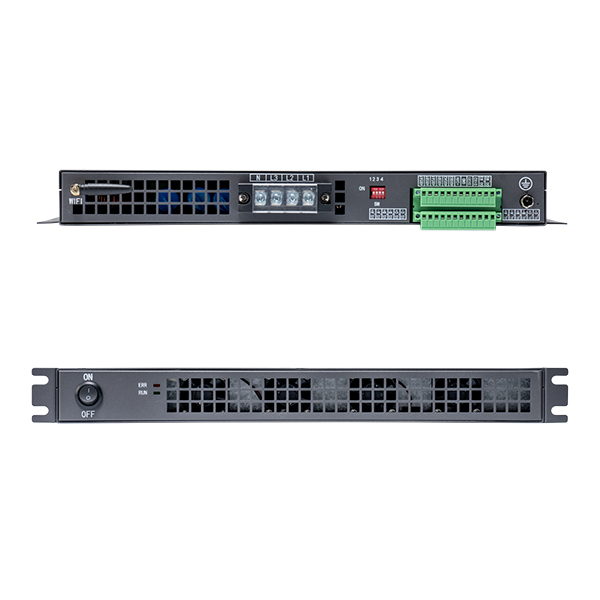

安裝方式	機架/壁掛
進線方式	后進線(機架式)、上進線(壁掛式)
防護等級	IP20(IP54可定制)

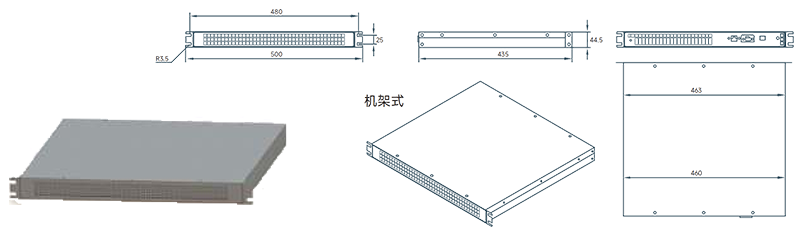

尺寸(WDH )	46043544.5mm
① A:無功補償；B:諧波補償；C:三相不平衡補償
