市面上傳統無源無功補償設備工況適配性有限，電壓抗波動能力弱，面對沖擊性、非線性負荷時，工業諧波治理、電網穩壓效果
不佳，易造成企業力調電費超標、電網運維隱患。本款模塊化靜止無功發生器搭載高性能碳化硅功率器件，屬于升級款碳化硅SVG設
備，適配高低壓寬幅電壓、非標工頻復雜工況，集成全套并網防護功能，適配工礦、農網、市政多元復雜用電環境，一站式完成諧
波抑制、功率因數校正，治理成效可視化，適配各類存量、新建項目電能質量升級改造。
1.工況適配優勢：
電網耐受性能優異，支持AC580M±20%大范圍電壓波動，適配45Hz-63Hz非標工頻供電場景，可對接分布式新能源并網、非標工業
配電系統，適配多場景動態無功補償作業，契合當下電力系統改造適配要求。
2.器件材質優勢：
搭載第三代碳化硅功率器件，為碳化硅SVG核心硬件配置，對比傳統硅基器件，整機運行損耗更低、溫升可控，有效縮減后期運
維頻次與成本，長年并網運行穩定性更強，適配長期不間斷電能質量治理作業。
3.安全防護優勢：
內置過載保護、過欠壓保護、并網防沖擊多重防護模塊，雙向阻隔電網負荷沖擊，規避設備損毀、電網次生故障風險，適配廠區
工業諧波治理、戶外農網三相不平衡治理等高風險用電場景。
4.治理效能優勢：
設備實測功率因數可達0.997，動態無功補償精度較高，高效完成電網功率因數校正，有效壓降線路無功損耗，助力企業優化用
電指標、做好力調電費優化，一體化改善臺區電壓失衡、諧波干擾等多項電能質量問題。
1.智能動態調控：
搭載升級自適應調控算法，毫秒級實時追蹤負荷無功波動，精準動態輸出補償量，適配工礦抽油機沖擊負荷、分布式光伏間歇性
新能源負荷，適配高精度動態無功補償、全域電能質量治理使用需求。
2.安裝適配靈活：
基準適配AC220V主流低壓供電系統，兼容多制式配電線路，采用標準化壁裝模塊化結構，屬于便捷式模塊化靜止無功發生器，現
場接線簡易、改造工作量小，適配老舊配電房、終端臺區低成本電能質量改造項目。
3.治理數據可視：
支持治理前后三相電壓、不平衡度、功率因數參數直觀比對，電能質量改善效果量化可查，便于運維人員實時監測電網工況，適
配智慧電網數字化運維管控標準。
4.戶外耐用性強：
依托碳化硅器件耐高溫、抗電氣沖擊核心屬性，整機抗粉塵、抗電壓擾動能力良好，適配廠區露天、鄉村戶外等惡劣用電環境，
可支持全天候不間斷電能質量治理作業。
1.浙江本地農網臺區1：
轄區臺區常年存在供電電壓異常、三相電壓不平衡高頻通病，運維方選用GY-ASVG-SiC碳化硅SVG開展專項三相不平衡治理，依托
專業電能質量治理方案優化臺區工況，設備投運前臺區三相電壓不平衡度高達33.69%，投運后降至11.92%，均衡三相供電負荷，根
治農網臺區常規用電故障。
2.安徽長線農網臺區2：
該臺區供電干線總長1km，后端搭載4臺單相充電負荷設備，線路阻抗偏大引發末端電壓偏移超標，現場部署模塊化靜止無功發生
器，依托動態無功補償+電網穩壓雙重功能，將線路末端電壓穩定調控至230V達標區間，滿足供電部門電網考核標準，優化長線低壓
農網供電穩定性。
3.石化石油開采項目：
油田抽油機啟停頻繁，產生持續性諧波電流，屬于典型工礦非線性諧波負荷，容易造成工控設備誤觸發、機組停機。現場加裝碳
化硅SVG開展工業諧波治理，有效抑制系統諧波干擾，減少抽油機無故停機、誤動作問題，保障油田開采機組平穩作業。
4.安家市政配電項目：
適配城市公共市政配電運維規范，這款專用電能質量治理設備集成過載防護、閉環電網穩壓功能，適配市政公用進線配電工況，
貼合電力系統市政配套改造標準，保障路燈、公共配套等市政用電平穩合規運行。
5.非線性負荷工業項目：
針對變頻器、整流設備扎堆的非線性負荷廠區，依托設備動態無功補償核心技術，綜合治理線路無功損耗、諧波疊加問題，高效
完成廠區功率因數校正，整機實測功率因數可達0.997，助力企業做好力調電費優化，降低配電線路能耗損耗，一站式完成廠區電能
質量治理。
6.AC220V常規配電項目：
適配民用樓宇、小型商鋪AC220V±20%標準電壓波動工況，適配小型低壓配電回路，輕量化碳化硅SVG安裝便捷、調試簡易，快速
完成終端回路無功穩壓治理，適配小微場景低壓電能質量提質改造。
7.進線登陸式配電改造項目：
適配配電房上進線登陸式柜體安裝結構，一體化壁裝模塊化靜止無功發生器，適配存量配電房進線端升級改造，施工便捷、布線
規整，一站式完成配電房無功優化、電壓偏差治理，適配存量配電項目低成本提質升級。
碳化硅增強型靜止無功發生裝置（GY-ASVG-SiC）以碳化硅功率器件為核心，將電壓源變流器通過濾波器并聯在電網上，其工作
原理是通過實時檢測負載的電流，基于的無功、諧波及三相有功功率的檢測與控制算法，生成對應的 IGBT 驅動信號，實現對無功
電流、諧波電流以及三相不平衡有功功率的綜合補償。同時，裝置峰值效率達 98.5%以上，單柜可容納 8 臺模塊，容量可達
800kvar，安裝維護方便。
機型 | 220V | 380V |
海拔高度 | <2000m,2000米以上按照GB/T3859 . 2降額使用 | |
環境溫度 | - 10~+50℃(40℃以上降容不超過30%) | |
相對濕度 | ≤90%,月低溫度25℃表面無凝露 | |
污穢等級 | Ⅲ級以下 | |
工作電壓 | AC220V(-20%～+20%) | AC380V(-20%~+20%) |
工作頻率 | 50Hz/60Hz(45Hz～63Hz) | |
額定補償容量 | 37Kvar、50Kvar | 75Kvar、100Kvar |
電網結構 | 三相三線，三相四線 | |
并聯臺數 | 不限 | |
整機效率 | ≥98% | |
開關頻率 | 30kHz | |
功能選擇① | A、B、A+B、B+A、B+C、A+C、B+C+A、A+C+B | |
無功補償率 | 無功補償≥99% | |
不平衡補償能力 | 補償后不平衡度≤5% | |
電流諧波補償能力 | 電流諧波補償≥95% | |
中性線濾波能力 | 中性線濾波能力為相濾波能力的3倍 | |
全響應時間 | 無功<10ms , 諧波<40ms | |
冷卻方式 | 強制風冷 | |
噪音 | ≤65dB | |
通訊方式 | 2路RS485通信接口(支持Wi - Fi) | |
| 保護功能 | 過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、 頻率異常、短路保護、諧振保護等 | |
過載能力 | 額定1.2倍過載60秒 | |

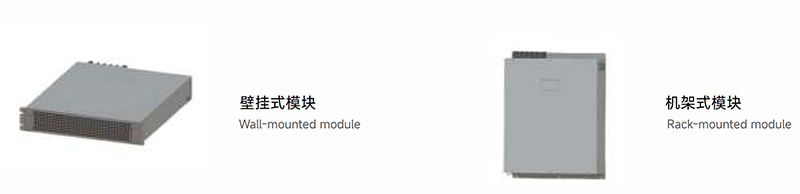

安裝方式 | 機架/壁掛 | |
進線方式 | 后進線(機架式)、上進線(壁掛式) | |
防護等級 | IP20(IP54可定制) | |
尺寸(W*D*H) | 500*600*100mm | |
① A:無功補償；B:諧波補償；C:三相不平衡補償 | ||
