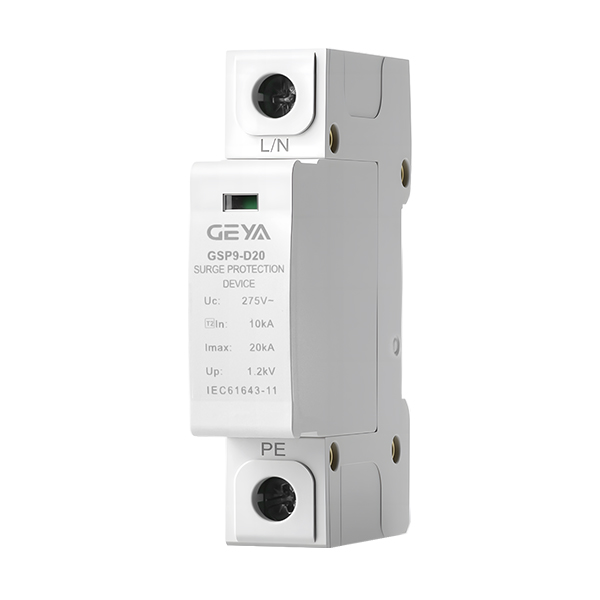

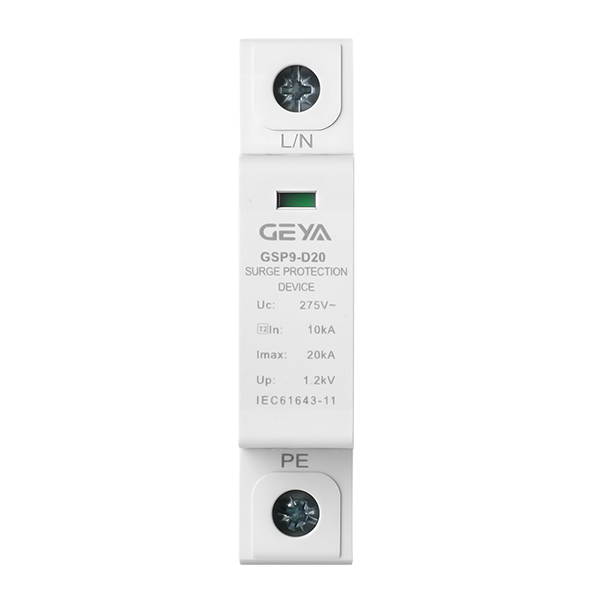

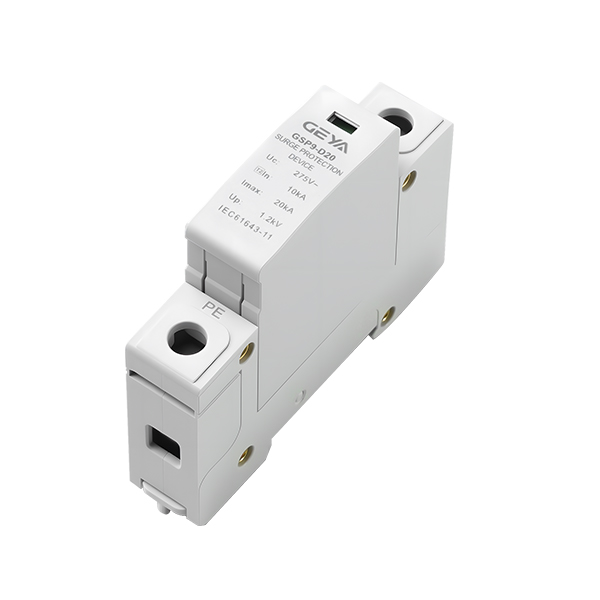

GSP9-D20系列浪涌保護器作為高性價比限壓型浪涌保護器，采用高能量電阻片作為核心元器件，防護性能穩定且響應迅速，能
有效攔截雷電浪涌、抑制瞬態過電壓，避免電子電氣設備受損。產品適配配電箱、JP柜等多種安裝場景，支持35mm軌道安裝，操
作便捷，且已通過CE認證，符合國家及相關標準，可滿足各類配電防雷、設備防雷的防護需求。
1.標準合規，品質有保障：
嚴格遵循中國GB/T18802.11-2020、IEC 61643-11:2011及歐洲EN61643-11:2012標準，順利通過CE認證，生產與檢測全過程
符合規范要求。作為合格的電源防雷SPD，產品可防護性能達標，完美適配各類配電系統防雷工程的使用需求。
2.防護高效，響應迅速：
產品響應時間小于25ns，可快速捕捉并泄放浪涌電流，標稱放電電流達10kA，放電電流為20kA，能有效限制瞬態過電壓（對應
Uc 275/320/385/440V-規格），可高效防護電子電氣設備免受雷電浪涌、線路過電壓損壞，是一款可靠的雷電防護設備。
3.適配性廣，兼容性強：

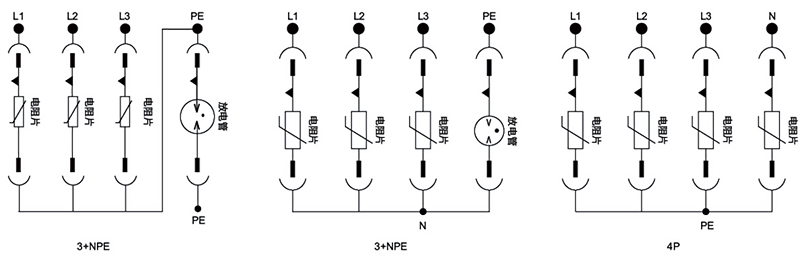

支持TN-S、TN-C、TT三種常見電網系統，采用L-PE、N-PE、L-PEN、LN多種保護方式，可靈活適配工業、民用等不同配電場
景。產品兼容各類配電箱、JP柜，無需額外適配改造，適配性優于普通浪涌保護器。
4.安全可靠，使用壽命長：
內置熱熔斷脫扣裝置，設備出現異常時可自動脫離電網，有效規避安全隱患，實現浪涌保護器自身的安全保護。核心元器件采用
高能量電阻片，性能穩定、耐用性強，可減少后期更換與維護成本，是長效防雷防護的優選產品。
5.安裝便捷，維護省心：
支持35mm（EN60715）標準軌道安裝，采用螺釘端子連接方式，接線長度僅需15mm，操作簡便易懂，無需專業復雜工具，可
適配配電防雷工程現場快速安裝需求，后續維護工作便捷高效，能有效降低人工成本。
1.元器件：
采用高能量電阻片作為核心元器件，屬于限壓型防雷元器件，可承受較大的浪涌能量沖擊，防雷防護效果穩定，不易出現老化失
效現象，相較于普通劣質浪涌保護器，使用壽命更長久。
2.防護：
涵蓋多種保護方式，可針對不同線路的浪涌風險、過電壓隱患進行防護，有效避免因單一防護漏洞導致的設備損壞，適配多場景
配電防雷需求，實現一站式雷電防護解決方案。
3.環境適應性強：
工作溫度范圍覆蓋-40℃~+70℃，相對濕度可適應5%-95%，工作大氣壓力范圍為70kPa~106kPa，可在多種復雜環境下穩定
運行，適配不同地域、不同場景的使用需求。
4.安全防護到位：
外殼采用PBT/PA環保材料，阻燃等級達到UL94V0標準，防護等級為IP20，可有效防塵、防觸電，進一步降低使用過程中的安全
風險，保障設備與人員安全。
5.配套完善：
推薦搭配LT-SSD40 SPD專用后備保護器，二者結合可形成完整的配電防雷防護體系，進一步提升防護可靠性，有效避免設備故
障蔓延，滿足配電防雷工程的完整防護要求。
6.規格多樣：
提供1P、1+NPE、2P、3P、4P、3+NPE多種規格模式，尺寸小巧緊湊，可根據不同配電場景的實際需求靈活選擇，適配性更
強。
1.建筑物配電系統：
可直接安裝于建筑物內的配電箱、JP柜等位置，作為二級電源防雷核心設備，為主配電系統提供T2類防雷保護，守護建筑內電
子電氣設備的安全，適配各類建筑配電防雷工程。
2.工業配電場景：
適配工業廠房各類配電設備，針對工業環境中易出現的雷電過電壓、線路浪涌等問題，為生產用電子電氣設備提供專業防雷防
護，避免因設備損壞導致生產中斷，助力工業配電防雷安全。
3.民用建筑場景：
廣泛應用于住宅、寫字樓等民用建筑的配電箱，作為民用建筑配電防雷的優選設備，可有效保護空調、電梯、照明等各類民用
電氣設備，延長設備使用壽命，切實保障居民用電安全。
4.新能源相關場景：
作為GEYA新能源系列核心產品，可適配新能源相關配電設備，為光伏、風電等新能源系統的配電環節提供專業防雷防護，精
準匹配新能源配電防雷需求，保障新能源設備穩定安全運行。
5.終端設備防護：
可用于保護建筑物內各類敏感電子設備，如監控設備、通信設備等，能有效抵御雷電浪涌、瞬態過電壓的侵襲，避免設備故障
或數據丟失，滿足終端設備防雷防護的核心需求。
G | SP | 9 | - | C | 40 | PV | N |
↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | |
(1) | (2) | (3) | (4) | (5) | (6) | (7) |
(1).企業代號
(2).浪涌保護裝置
(3).9：中端款；10：高端款
(4).防護登記：C/D:T2；BC:T1+T2
(5).T2款：顯示放電電流；T1+T2：顯示為沖擊電流
(6).PV：光伏直流款；無：交流款
(7).歐洲專用：N：L+N；E：PE+N；D：N+PE
型號 | GSP9-D20 | GSP9-C40 | ||
持續運行電壓 | Uc(V~) | 275/320/385/440 | 275/320/385/440 | |
標稱放電電流 | In(kA) | 10 | 20 | |
放電電流 | Imax(kA) | 20 | 40 | |
電壓保護水平 | Up(kV) | <1.3/1.4/1.6/1.8 | <1.4/1.5/1.8/2.2 | |
響應時間 | (ns) | <25 | <25 | |
一般參數 | ||||
接入導線面積 | (mm2) | ≥10 | ≥10 | |
接入接地線截面積 | (mm2) | ≥16 | ≥16 | |
SPD專用后備保護器 | 推薦 | LT-SSD40 | LT-SSD40 | |
工作環境 | -40~+70°C,相對濕度<95%(25℃以下) | |||
遙信裝置 | 11.14常開，11.12常閉 | |||
相關脫扣裝置 | ||||
熱熔斷 | 內置脫扣裝置 | |||
機械特性 | ||||
螺釘端子連接 | 6-25 mm2 | |||
端子螺絲扭矩 | 2.5 Nm | |||
電纜截面積建議 | ≥16mm2 | |||
插線長度 | 15mm | |||
軌道安裝 | 35mm(EN60715) | |||
防護等級 | IP20 | |||
外殼材料 | PBT/PA | |||
阻燃等級 | UL94VO | |||
工作溫度 | -40℃~+70℃ | |||
工作相對濕度 | 5%-95% | |||
工作大氣壓力 | 70kPa～106kPa | |||

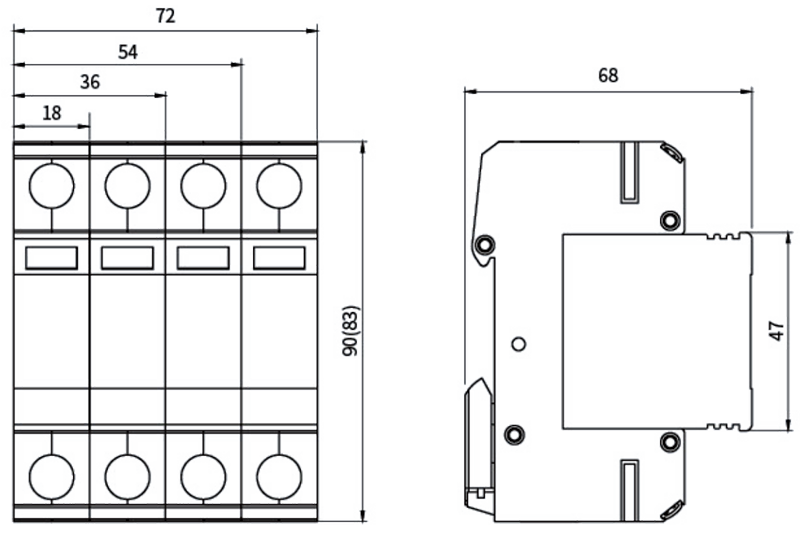

模式 | 1P | 1+NPE | 2P | 3P | 4P | 3+NPE |
尺寸 | 18×90(83)×67 | 36×90(83)×67 | 36×90(83)×67 | 54×90(83)×67 | 72×90(83)×67 | 72×90(83)×67 |
