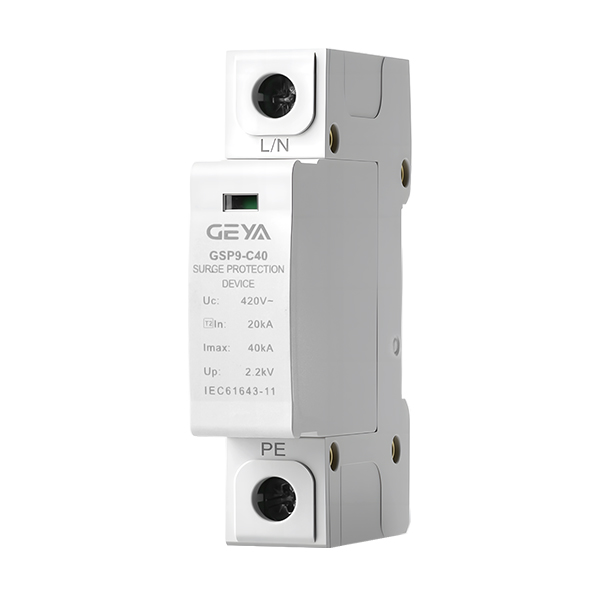

作為高性價比40KA二級浪涌保護器，GSP9-C40系列浪涌保護器采用核心元器件，防雷性能達標，可適配多種安裝場景及電網
制式。產品通過CE認證，嚴格符合國家及相關標準，能精準抵御雷電過電壓、電網瞬態過電壓風險，且安裝維護便捷，可長期穩定
守護設備安全，是配電防雷領域的優選防雷器。
1. 防雷性能可靠：
作為40KA浪涌保護器，其放電電流可達40kA，標稱放電電流為20kA，響應時間≤25ns，能快速響應并泄放浪涌電流，有效限
制電壓保護水平，可避免設備因雷電浪涌、瞬態過電壓造成損壞，是性能優異的二級防雷器。
2. 標準合規有保障：
產品嚴格遵循GB/t18802.11-2020中國標準、IEC 61643-11:2011標準及EN61643-11:2012歐洲標準，且通過CE認證，質量符
合行業規范，可滿足各類場景的防雷驗收要求。
3. 適配性廣泛：

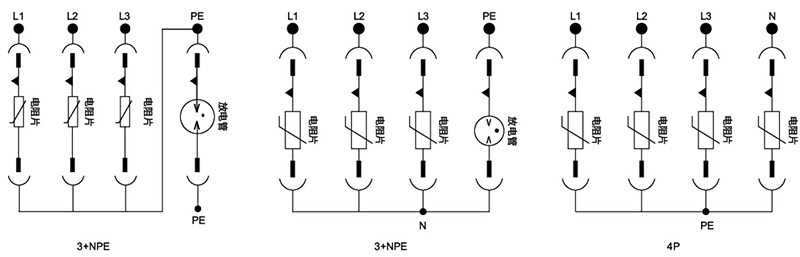

支持TN-S、TN-C、TT三種網絡系統，保護方式涵蓋L-PE、N-PE、L-PEN、LN，可滿足不同配電場景的防護需求，適配單相、
三相配電系統。作為通用型二級浪涌保護器，其可直接適配多種規格配電箱、JP柜，無需額外進行適配改造，降低施工成本。
4. 運行穩定性強：
采用高能量電阻片作為核心元器件，內置熱熔斷脫扣裝置，可有效避免設備故障，保障運行安全。產品適配-40~+70℃寬溫環
境，工作相對濕度范圍為5%-95%，能適應多種惡劣工況，適配戶外、工業等復雜場景。
5. 安裝維護便捷：
采用35mm標準軌道安裝（符合EN60715標準），螺釘端子連接牢固，接線規范，后續維護無需復雜操作，可大幅降低運維人
員的工作強度和維護成本。
1. 元器件：
選用高能量電阻片（核心防雷元器件），具備耐高溫、抗老化特性，可長期承受浪涌沖擊，有效延長產品使用壽命，這款40KA
二級防雷器長期穩定運行，減少設備更換及維護成本。
2. 防護細節到位：
產品防護等級達IP20，外殼采用PBT/PA阻燃材料，阻燃等級為UL94VO，可有效實現防火、防塵，杜絕使用過程中的安全隱
患，保障設備及人員安全。
3. 接線規范：

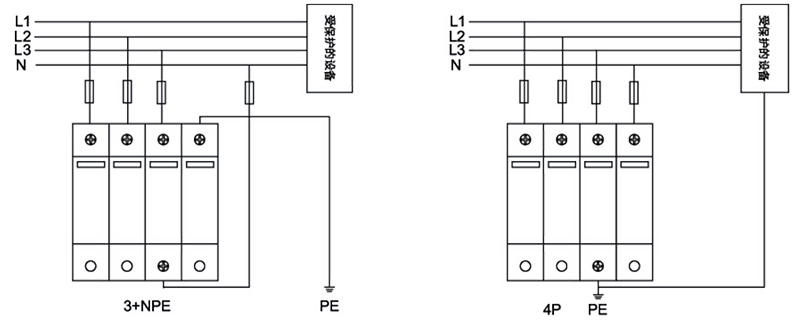

接入導線面積≥10mm2，接地線截面積≥16mm2，接線標準合規，推薦搭配LT-SSD40專用后備保護器，可進一步提升防護安全
性，形成雙重防護，降低設備損壞風險。
4. 結構設計合理：
提供1P、1+NPE、2P、3P、4P、3+NPE多種規格模式，適配單相、三相不同配電場景，尺寸規整，可靈活嵌入各類配電箱、
JP柜等安裝空間，且適配35mm標準軌道安裝，滿足不同場景下二級浪涌保護器的安裝需求。
5. 具備通信功能：
配備11.14常開、11.12常閉通信裝置，可實時反饋設備運行狀態，便于運維人員及時發現設備故障、排查問題，提升運維效
率。
1. 建筑物配電系統：
可作為主配電系統T2類二級浪涌保護器（防雷器），廣泛應用于各類建筑物的配電箱、JP柜中，為整體配電系統提供專業防雷
防護，適配建筑物防雷驗收規范要求，保障建筑配電安全。
2. 工業生產場景：
適配工業廠房的配電設備，作為工業級40KA浪涌保護器，可有效保護生產線上的PLC、變頻器等精密電子電氣設備，抵御雷電
過電壓、電網瞬態過電壓影響，保障生產正常運行，降低設備故障停機造成的損失。
3. 民用建筑場景：
適用于住宅、寫字樓、商鋪等各類民用建筑的配電防護，可有效保護空調、電梯、監控等常用電氣設備，避免因浪涌電壓造成設
備損壞，保障居民及商戶用電安全。
4. 新能源相關場景：
作為GEYA新能源系列防雷器，可精準適配新能源配電設備，為光伏逆變器、風電控制柜等相關電氣設備提供專業防雷保護，是
新能源配電系統專用的二級浪涌保護器，保障新能源設備穩定運行。
5. 戶外配套設備：
適配戶外JP柜等配套配電設備，可適應戶外復雜溫濕度環境，耐受惡劣天氣，為戶外電氣設備提供穩定、可靠的防雷防護，避免
戶外環境對設備造成的浪涌損壞。
G | SP | 9 | - | C | 40 | PV | N |
↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | |
(1) | (2) | (3) | (4) | (5) | (6) | (7) |
(1).企業代號
(2).浪涌保護裝置
(3).9：中端款；10：高端款
(4).防護登記：C/D:T2；BC:T1+T2
(5).T2款：顯示放電電流；T1+T2：顯示為沖擊電流
(6).PV：光伏直流款；無：交流款
(7).歐洲專用：N：L+N；E：PE+N；D：N+PE
型號 | GSP9-D20 | GSP9-C40 | ||
持續運行電壓 | Uc(V~) | 275/320/385/440 | 275/320/385/440 | |
標稱放電電流 | In(kA) | 10 | 20 | |
放電電流 | Imax(kA) | 20 | 40 | |
電壓保護水平 | Up(kV) | <1.3/1.4/1.6/1.8 | <1.4/1.5/1.8/2.2 | |
響應時間 | (ns) | <25 | <25 | |
一般參數 | ||||
接入導線面積 | (mm2) | ≥10 | ≥10 | |
接入接地線截面積 | (mm2) | ≥16 | ≥16 | |
SPD專用后備保護器 | 推薦 | LT-SSD40 | LT-SSD40 | |
工作環境 | -40~+70°C,相對濕度<95%(25℃以下) | |||
遙信裝置 | 11.14常開，11.12常閉 | |||
相關脫扣裝置 | ||||
熱熔斷 | 內置脫扣裝置 | |||
機械特性 | ||||
螺釘端子連接 | 6-25 mm2 | |||
端子螺絲扭矩 | 2.5 Nm | |||
電纜截面積建議 | ≥16mm2 | |||
插線長度 | 15mm | |||
軌道安裝 | 35mm(EN60715) | |||
防護等級 | IP20 | |||
外殼材料 | PBT/PA | |||
阻燃等級 | UL94VO | |||
工作溫度 | -40℃~+70℃ | |||
工作相對濕度 | 5%-95% | |||
工作大氣壓力 | 70kPa～106kPa | |||

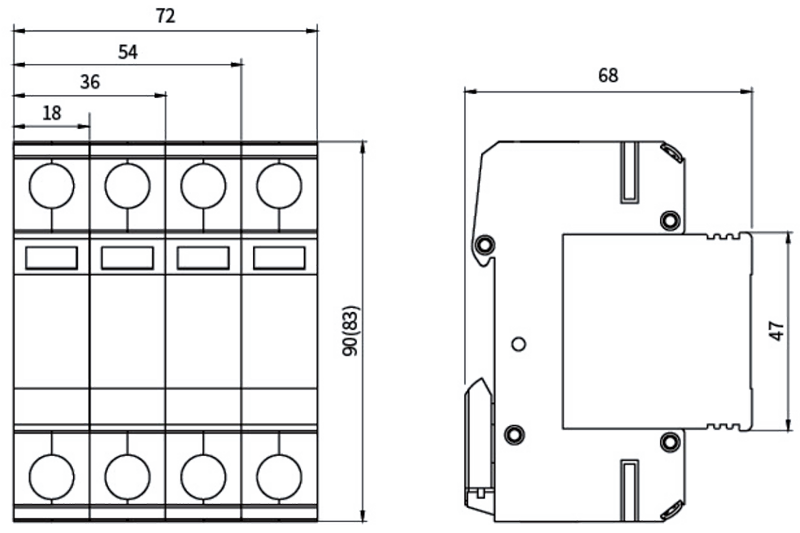

模式 | 1P | 1+NPE | 2P | 3P | 4P | 3+NPE |
尺寸 | 18×90(83)×67 | 36×90(83)×67 | 36×90(83)×67 | 54×90(83)×67 | 72×90(83)×67 | 72×90(83)×67 |
