該產品兼顧安全性、智能化與實用性，核心部件選材、監測精準，保護功能且靈活可調，支持多種通訊方式與遠程運維，既能滿
足日常用電安全需求，也能適配智能配電升級，適配多種復雜場景使用。
1. 機構與材質優勢：
采用機械結構，分?jǐn)嗄芰?qiáng)、運行穩定；分合閘電機為大扭矩直流電機，使用壽命長，保障合閘可靠；外殼選用阻燃PA66尼龍
材質，抗寒耐熱，降低火災風險。
2. 核心部件優勢：
脫扣線圈采用無氧銅漆包線，鐵芯為電工純鐵，響應短路電流迅速；動觸點為銀鎳合金、靜觸點為銀石墨，接觸穩定，抗電弧侵
蝕，延長使用壽命；接線板為紫銅鍍銀材質，導電穩定、耐腐蝕。
3. 監測精準優勢：
搭載集成化采樣模塊，搭配獨立高精度電流、溫度、漏電互感器，采用閉環原理，實現電流、電壓、功率等全維度精準監測，電
壓電流檢測精度達0.5級，電量精度達1.0級。
4. 智能化優勢：
搭載高性能國產32位MCU，內置RT實時操作系統，響應迅速；支持手機APP與本地雙重控制，合閘分閘響應延遲≤0.5秒；具備
OTA遠程升級功能，可持續優化產品性能。
5. 安全冗余優勢：
采用電子脫扣+機械熱磁脫扣冗余設計，即便電子部分失效，仍能提供過載和短路保護；具備漏電遠程自檢功能，故障結果可遠
程同步，多重保障用電安全。
6. 運維便捷優勢：
支持多種通訊方式，標配RS485，可選WiFi、4G等，多協議共存；具備故障日志記錄與分析功能，報警信息可通過多渠道推
送，便于檢修排查；模塊化設計，可選擇性搭配，維護便捷。
1. 檢修安全保障：
配備檢修安全鎖，檢修模式下禁止遠程及本地控制，保障檢修人員人身安全。
2. 獨立電源設計：
采用獨立電源，可有效防止系統整體癱瘓而無法正常工作，保障設備穩定運行。
3. 保護功能靈活：
可靈活選擇功能關閉、報警和跳閘保護方式，保護參數可遠程自定義設定，適配不同場景需求。
4. 數據安全保護：
具備斷電保護設計，主電路斷電后，可保障數據保存和上傳不丟失；斷零保護設計，零線斷電后立即斷電并上傳告警。
5. 節能便捷功能：
支持定時開關功能，可實現設備定時啟停，助力能耗控制、節約用電。
6. 保護覆蓋：
除基礎保護外，還具備負載不平衡、缺相、錯相、超溫、打火等保護功能，保障線路與設備安全。
7. 漏電保護靈敏：
漏電動作保護靈敏，可根據使用環境，靈活設置不同漏電保護值，漏電動作時間僅40ms。
8. 電能質量監測：
具備基礎電能質量監測能力，可監測電壓、電流總諧波畸變率及相位角，便于掌握用電質量。
1. 家居配電：
適用于家庭總開關或支線保護，可實現遠程控制與漏電防護，保障家庭用電安全，支持定時開關，節約能耗。
2. 公共建筑：
可安裝在辦公樓宇、學校、醫院等場所的配電電路中，具備保護功能，適配多人場景用電安全需求。
3. 場所：
適用于養老院、文物保護單位等對用電安全要求較高的場所，多重保護機制可有效規避用電風險。
4. 工業與新能源：
可應用于工業控制、光伏并網、成套設備等場景，具備抗干擾、運行穩定的特點，適配工業復雜用電環境。
5. 戶外與農業：
適用于路燈控制系統、農業、園林等戶外及農業配電場景，抗寒耐熱，可適應不同氣候條件。
6. 高危場所：
可安裝在加油站、油田、高鐵站等高危場所的配電電路中，的保護功能可有效防范用電安全事故。
7. 智能計量系統：
適配智能電表測量系統，具備精準電能計量功能，可實現用電數據記錄與分析，助力智能用電管理。
GRD9S | - F | 100 | W | L | 2P | 63A | TUYA |
① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ |
① 格亞高端重合閘
② 代號
③ 殼架等級
④ 無：RS485 通訊；W：WiFi+RS485 通訊；G：4G 通訊 + RS485 通訊；Z：Zigbee+RS485 通訊
⑤ 無：不帶漏電；L：帶漏電；N：帶零線電流監測；R：帶漏 + 帶零線電流監測
⑥ 數
⑦ 額定電流
⑧ ESP/TUYA 物聯網
| 序號 | 保護功能 | 保護類型 | GRD9S-F100L | 參數設置 | 設置值 | 出廠 默認值 | ||
| 2P | 3P | 4P | ||||||
| 1 | 過壓保護 | 關閉/報警/跳閘 | 跳閘 | 跳閘 | 跳閘 | 過壓整定 | 250~300V | 280V |
過壓延時 | 0~10s | 3s | ||||||
| 2 | 欠壓保護 | 關閉/報警/跳閘 | 報警 | 報警 | 報警 | 欠壓整定 | 110~200V | 185V |
欠壓延時 | 0~10s | 3s | ||||||
| 3 | 缺相保護 | 關閉/報警/跳閘 | 一 | 跳閘 | 跳閘 | 缺相整定 | 10~100V | 35V |
缺相延時 | 0~10s | 3s | ||||||
| 4 | 過載保護 | 關閉/報警/跳閘 | 報警 | 報警 | 報警 | 過載整定 | 0.5~1.0 In | In |
過載延時 | 0~10s | 3s | ||||||
| 5 | 欠載保護 | 關閉/報警/跳閘 | 關閉 | 關閉 | 關閉 | 欠載比例 | 1~90% | 5% |
欠載延時 | 0~10s | 5s | ||||||
| 6 | 高溫保護 | 關閉/報警/跳閘 | 報警 | 報警 | 報警 | 高溫整定 | 60~120℃ | 85℃ |
高溫延時 | 0~10s | 3s | ||||||
| 7 | 過功率保護 | 關閉/報警/跳閘 | 關閉 | 關閉 | 關閉 | 過功率值 | 50~50000W | 5000W |
過功率延時 | 0~10s | 3s | ||||||
| 8 | 欠功率保護 | 關閉/報警/跳閘 | 關閉 | 關閉 | 關閉 | 欠功率值 | 50~50000W | 5000W |
欠功率延時 | 0~10s | 3s | ||||||
| 9 | 斷電保護① | 關閉/報警/跳閘 | 一 | 關閉 | 斷電電壓值 | 0~100V | 35V | |
斷電延時 | 0~10s | 3s | ||||||
| 10 | 電壓不平衡保護 | 關閉/報警/跳閘 | - | 關閉 | 關閉 | 電壓不平衡度 | 5~30% | 15% |
電壓不平衡延時 | 0~10s | 3s | ||||||
| 11 | 電流不平衡保護 | 關閉/報警/跳閘 | - | 關閉 | 關閉 | 電流不平衡度 | 5~30% | 15% |
電流不平衡延時 | 0~10s | 3s | ||||||
| 12 | 預警功能 | 開啟/關閉 | 關閉 | 關閉 | 關閉 | 預警比例 | 80~100% | 90% |
| 13 | 斷零保護① | 開啟/關閉 | 開啟 | 斷電延時 | 0~3s | 1s | ||
| 14 | 打火保護 | 關閉/報警/跳閘 | 報警 | - | - | |||
| 15 | 錯相保護 | 關閉/報警/跳閘 | 報警 | 報警 | 報警 | 錯相延時 | 0~10s | 3s |
| 16 | 定時控制① | 開啟/關閉 | 一 | 一 | 關閉 | 月/周/日/時/分 | ||
| 17 | 自動合閘 | 開啟/關閉 | 關閉 | 關閉 | 關閉 | |||
| 18 | 遠控允許 | 開啟/關閉 | 關閉 | 關閉 | 關閉 | |||
| 19 | 上電延時 | 開啟/關閉 | 關閉 | 關閉 | 關閉 | 延時時間 | 3~20s | 3s |
| 20 | 諧波檢測① | 關閉/報警/跳閘 | 關閉 | 諧波量THD | 10~50% | 15% | ||
| 21 | 漏電保護 | 關閉/報警/跳閘 | 跳閘 | 跳閘 | 跳閘 | 漏電整定 | 10-500mA | 30mA |
不驅動時間 | -/0.06/0.1/0.2 | 一 | ||||||
| 22 | 漏電突變保護 | 關閉/報警/跳閘 | 跳閘 | 跳閘 | 跳閘 | 漏電突變 | 30~100mA | 30mA |
| 23 | 漏電重合 | 開啟/關閉 | 關閉 | 關閉 | 關閉 | 次數 | 0~9 | 3 |
| 24 | 漏電自檢 | 開啟/關閉 | 關閉 | 關閉 | 關閉 | 每天/每月 | 00:00~24:00 | 24:00 |
項目 | 參數值 |
符合標準 | GB 16917、CQC 1149、IEC61009、IEC 63024 |
產品規格 | 2P、3P、4P |
額定電壓 | 2P:230V；3P/4P:400V |
脫扣類型 | B、C、D |
短路分?jǐn)嗄芰?/span> | 100:Icn=Ics=6KA；100H:Icn=10KA、Ics=7.5KA |
機械壽命 | >6000 次 |
電氣壽命 | >15000 次 |
合閘 / 分閘時間 | <3.0s/<1.0s |
漏電保護整定值 | 30~500mA (可調設置) |
漏電動作時間 | 40ms |
電量計量精度 | 1.0 級 |
使用工作環境溫度 | -25~70℃ |
| 防護等級 | IP20 |
| 安裝方式 | 35mm 標準導軌 |
| 接線能力 | 35mm2 |
| 合分閘方式 | 手動或遠程合分 |
| 功能參數設置方式 | App、PC、PDA etc |
| 通訊方式 | RS485、TUYA wifi、ESP wifi、Zigbee、Lora、4G、RJ45 etc |

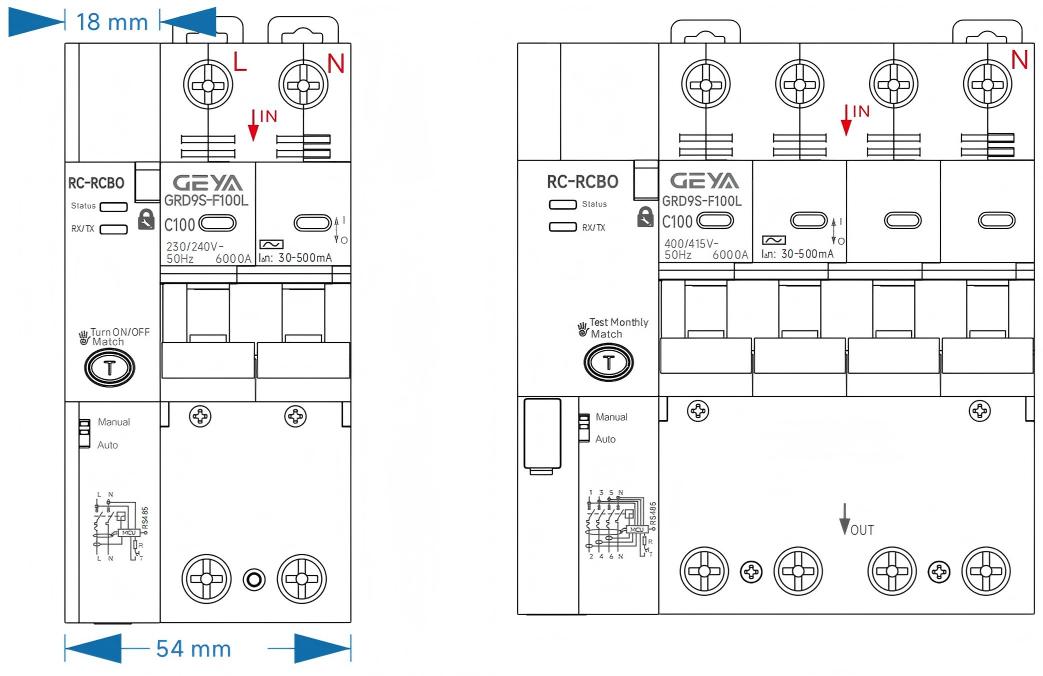

通訊方式：RS485
型號：GRD9S-F100L
2P 4P

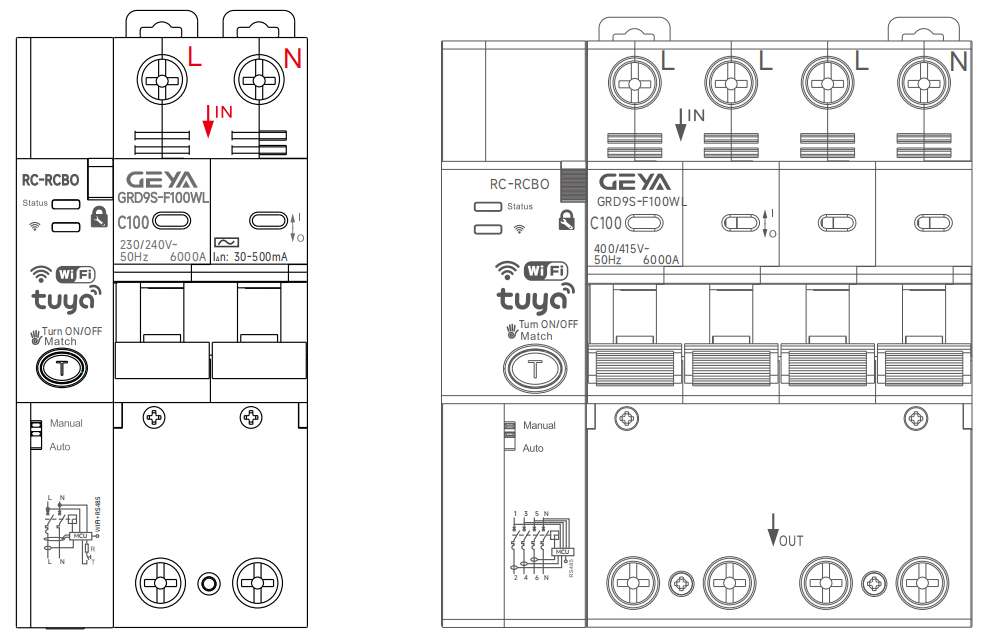

通訊方式：WIFI+RS485
型號：GRD9S-F100WL
2P 4P

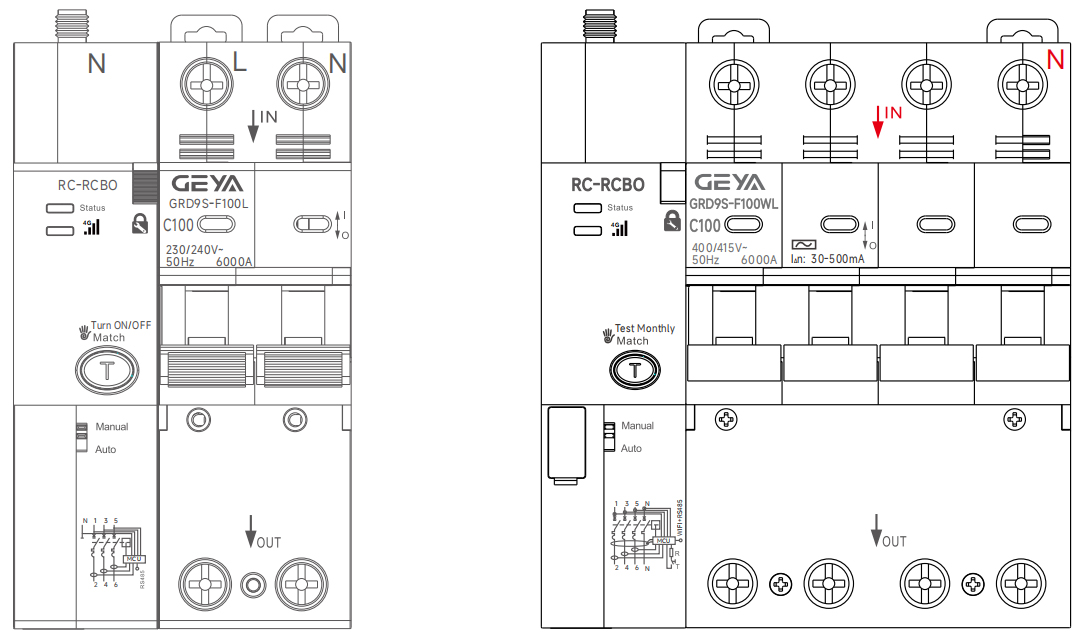

通訊方式：4G+RS485
型號：GRD9S-F100GL
2P 4P
注：其他通訊方式，如：Zigbee、RJ45、Loora等通訊方式可以定制，具體外形按實際設計。

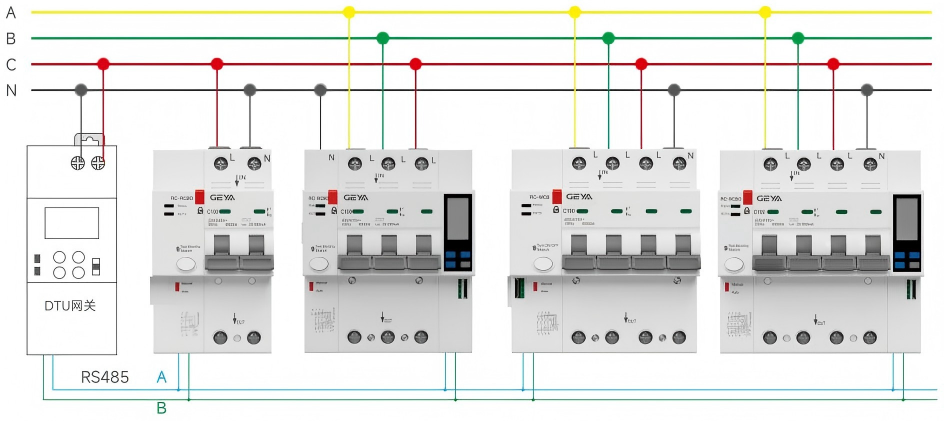

（一）、RS485產品接線及配網：
注：網關可配對24個子設備！
1.進入網關配網模式（主機模式）,子設備RX/TX指示燈藍燈常亮，進入配網狀態；
2.按子設備配網按鍵，進行配網；當前子設備配對成功，子設備RX/TX指示燈紅燈常亮；
3.依次配對子設備；
4.全部子設備配對完成后，按網關“菜單”按鍵確認，退出配網模式，配網完成；
5.APP掃碼添加設備

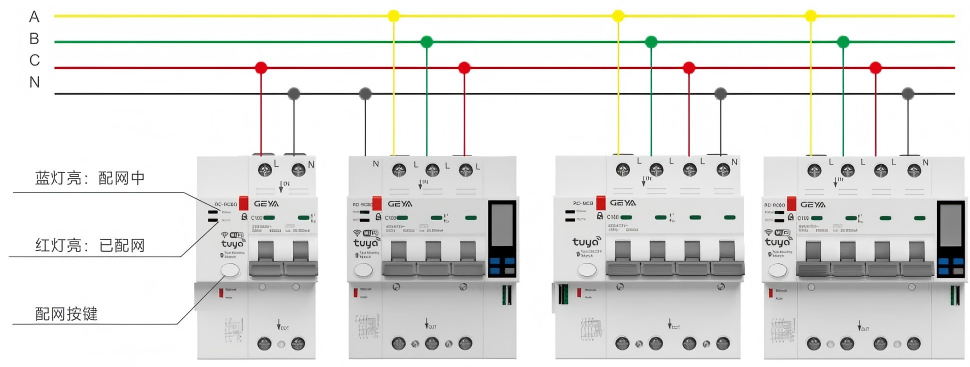

（二）、WiFi產品接線及配網：
注意：在同一路由器網絡下，連接設備好不要超過20臺，否則容易掉線！
1.長按配網按鍵3s,待設備RX/TX指示燈藍燈常亮，進入配網狀態；
2.打開手機藍牙后，打開手機APP搜索設備；搜索到當前設備配后，點擊連接；
3.連接成功后，設備RX/TX指示燈紅燈常亮，設備配網成功；
4.進入APP菜單，可對設備進行操作或查看設備參數；

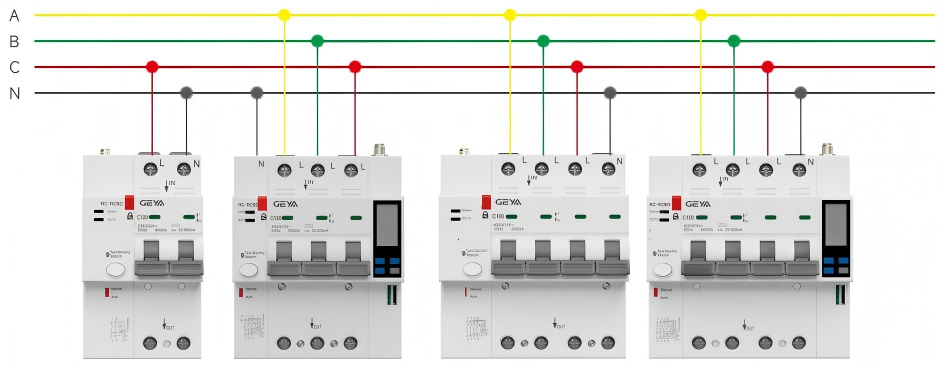

（三）、4G產品接線及配網：
1.打開手機APP掃碼設備上的二維碼，添加設備；
2.連接成功后，設備RX/TX指示燈紅燈常亮，設備連網成功；
3.進入APP菜單，可對設備進行操作或查看設備參數；

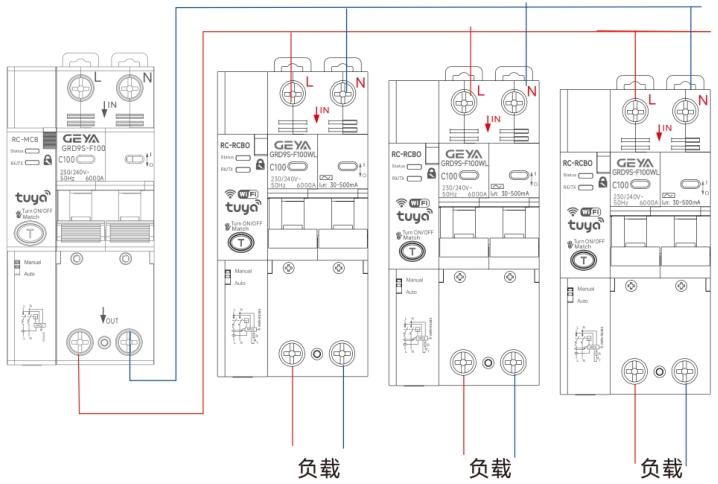

（四）、家用接線

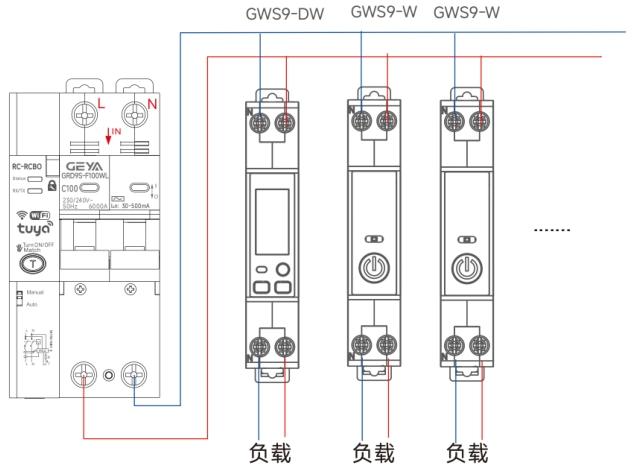

1.總開關用漏電保斷路器，支線用WiFi斷路器，每路都可以WiFi控制

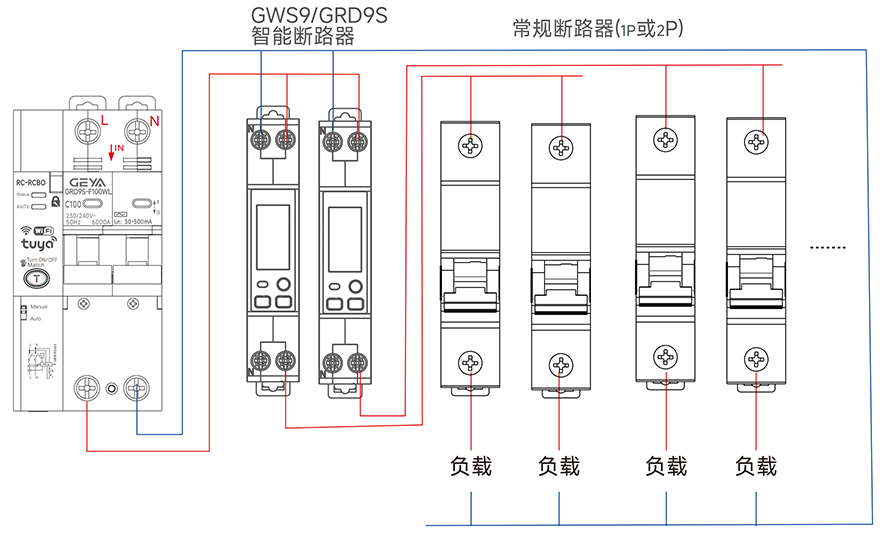

2.總開關用漏電保斷路器，支線用WiFi斷路器+常規斷路器配合
3.總開關用WiFi斷路器，支線用WiFi漏保，保證每路的用電安全
