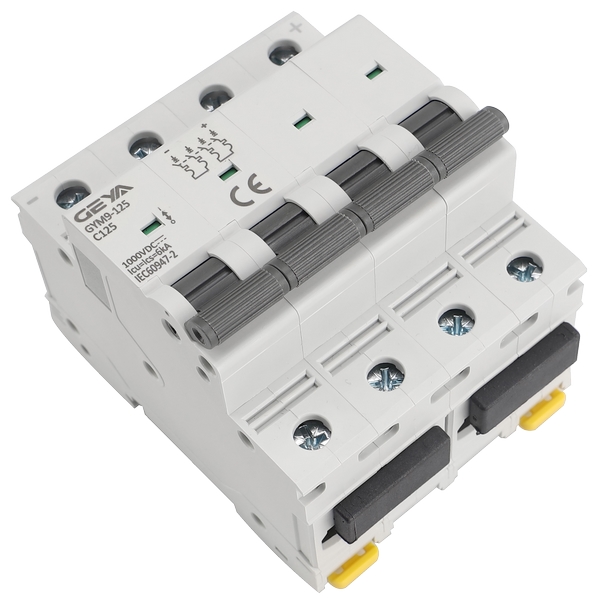

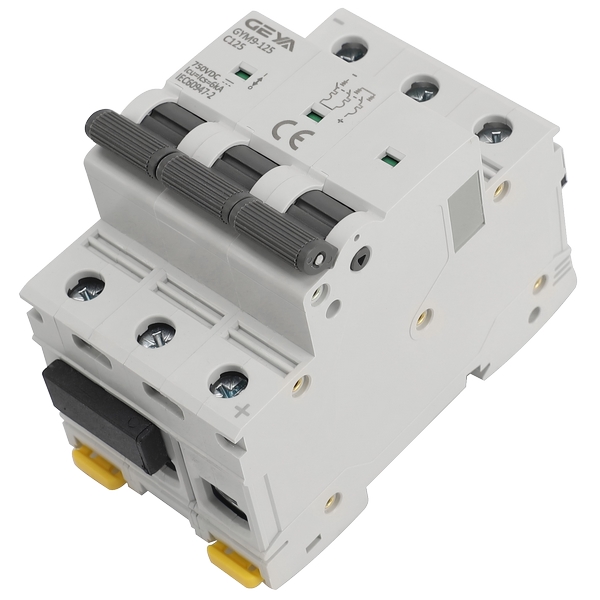

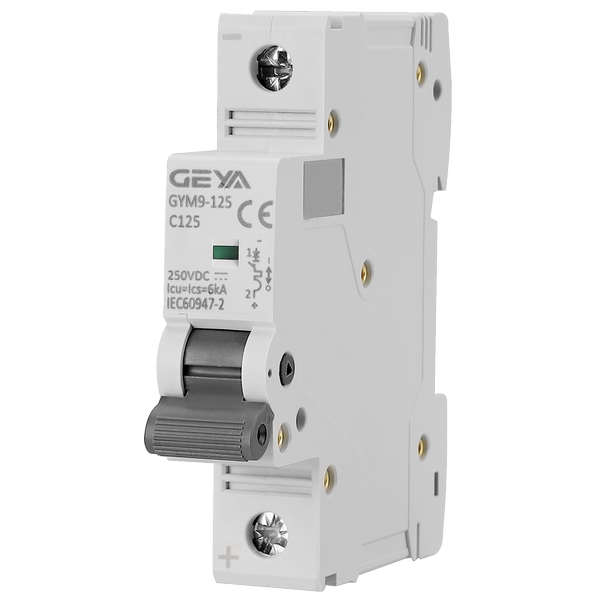

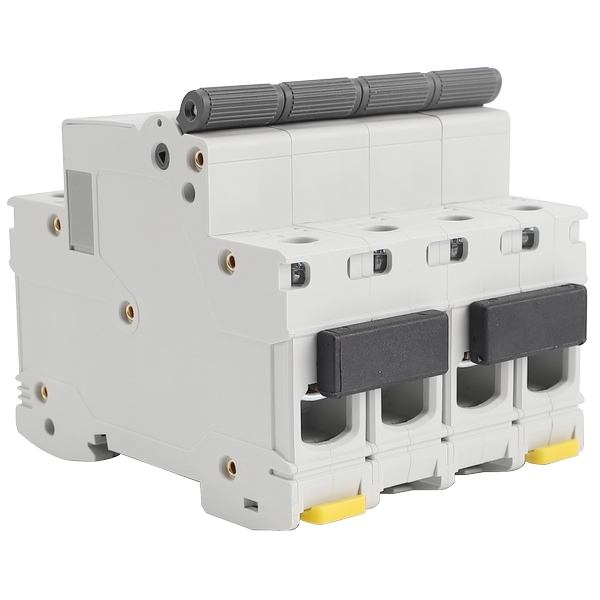

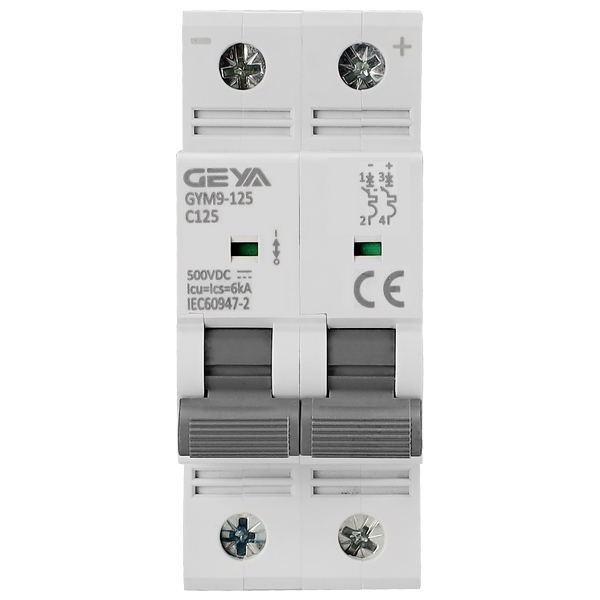

GYM9-125DC 型直流款小型斷路器

產品介紹：GYM9-125DC 直流小型斷路器適用于額定電流 125A 及以下、額定直流電壓 250V 與 500V 的線路，主要用于直流配電系統中設施與電氣的過載及短路保護。該產品符合 GB14048.2 及 IEC60947-2 標準，可廣泛用于電力、郵電、交通、工礦企業等各類直流供電場合。

所屬分類：小型斷路器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



為什么選擇GYM9-125DC 型直流款小型斷路器？

在直流配電系統中，可靠的過載與短路保護對設備安全與運行穩定性尤為重要。

GYM9-125DC 專為直流電路設計，具備較強的短路分?jǐn)嗄芰土己玫沫h(huán)境適應性，適用

于多種工業與通信場景，為用戶提供穩定、安全的電路保護解決方案。

GYM9-125DC 型直流款小型斷路器產品優勢：

1、高短路分?jǐn)嗄芰Γ翰捎脧?qiáng)力永磁滅弧系統，短路分?jǐn)嗄芰_(dá) 10kA，有效遏制故障電

流。

2、使用壽命長：機械壽命達 20000 次以上，支持頻繁操作，維護需求低。

3、安裝便捷：采用 TH35-7.5 標準鋼安裝軌，接線符合“上進下出”電源性特點，節

省布線時間與材料。

4、環境適應性強：可在 -5℃ 至 +40℃ 溫度范圍及海拔 2000m 以下環境中穩定工作。

5、符合標準：產品設計遵循 GB 及 IEC 相關標準，保障合規性與兼容性。

GYM9-125DC 型直流款小型斷路器產品特點：

1、結構組成包括外殼、操作機構、熱脫扣器、電磁脫扣器、觸頭系統及滅弧系統，集成

過載與短路雙重保護。

2、手柄位于前端面上方，操作手感舒適且安全，便于識別分合閘狀態。

3、接線端明確標注“+”“-”性，支持螺釘壓緊接線，連接牢固可靠。

4、污染等級為 2 級，安裝類別支持 Ⅰ、Ⅲ 級，適用于多種電氣環境。

5、外形美觀，結構緊湊，適合各類配電箱與電控柜集成安裝。

GYM9-125DC 型直流款小型斷路器產品應用：

本斷路器適用于直流配電系統的過載與短路保護，常見于：

1、電力系統中的直流屏、儲能裝置及光伏發電系統

2、郵電通信領域的直流供電設備與基站電源

3、交通運輸中的直流控制與信號系統

4、工礦企業的直流電機、控制回路及照明電路


GYM9-125DC 型直流款小型斷路器型號說明：

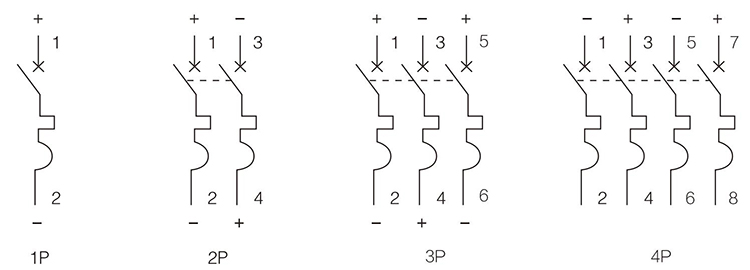

GYM9-125DC 型直流款小型斷路器產品接線：


GYM9-125DC 型直流款小型斷路器產品尺寸：


GYM9-125DC 型直流款小型斷路器技術參數：

表一
殼架等級 額定電流 Inm(A)	Poles	額定電壓(V)	額定電流In(A)	額定限短路能力		瞬時脫扣電流
				分?jǐn)嚯娏鱅cu(A)	時間常數T(ms)
63	1	DC250V	1、2、3、4、6、10、16、20、25、32、40、50、63	10000	10	8ln-12In
	2、3	DC500V
	4	DC1000V
125	1	DC250V	80,100,125	10000	10	8ln-12In
	2、3	DC500V
	4	DC1000V

標準時間-電流
表2
試驗	直流試驗電流	起始狀態	脫扣或不脫扣時間限	預期結果	備注
a	1.05In	冷態	t≥1h(In≤63A) t≥2h(In>63A)	不脫扣
b	1.3In	緊接著a項 試驗	t<2h(In>63A) t<1h(ln≤63A)	脫扣	電流在5S內穩定地上升至規定值
C	8ln	冷態	t≥0.2s	不脫扣	閉合輔助開關 接通電源
C	12In	冷態	t<0.2s	脫扣	閉合輔助開關 接通電源
