GLJ1系列交流接觸器

產品介紹：GLJ1系列低壓交流接觸器式繼電器，適配交直流多電壓規格，嚴格遵循多項國內標準，具備高可靠性與廣泛適配性，可高效滿足工業自動化、建筑配電等多場景電氣控制需求，且結構緊湊、安裝便捷，是電氣控制回路中的核心執行元件。

價格：

促銷：


一、選擇GLJ1系列交流接觸器？

GLJ1系列低壓交流接觸器在可靠性、適配性與實用性上表現出眾，不僅已通過，且防護完善、抗振性優異，多種接線方式與觸

頭類型可精準匹配不同工況，加之高機械壽命的優勢，能穩定保障電氣回路安全運行，適配工業自動化、新能源等多種復雜場景，

精準契合當下低壓接觸器選型核心需求。

1. 高可靠性，適配惡劣環境

產品具備優異抗振性能，斷開狀態抗振可達8gn，閉合狀態達10gn，可穩定適配工業車間等高沖擊振動環境；同時，其工作溫

度范圍覆蓋-40~+70℃，存儲溫度可達-50~+80℃，能從容應對礦山、戶外等各類嚴苛工況，充分滿足低壓交流接觸器在惡劣環

境下的使用需求。

2. 壽命長久，運行穩定

產品機械壽命高達1200萬次，遠超行業常規水平，操作頻率可達3600次/小時（≤40℃），且動作響應迅速，閉合時間

5~15ms、打開時間10~20ms，可輕松適配高頻啟停工況，長期運行故障率低，能有效降低設備維護成本，凸顯高壽命低壓接觸器

的核心競爭優勢。

3. 適配性廣，接線便捷

產品支持螺釘夾緊端子、彈簧端子及印刷電路板焊接引腳等多種接線方式，可靈活適配不同接線場景；同時，線圈采用寬壓設

計，覆蓋交流24V至415V、直流24V至220V多規格，能精準匹配各類控制回路，有效解決低壓接觸器接線繁瑣、電壓適配局限的

行業痛點。

4. 安全合規，防護到位

產品額定絕緣電壓690V，額定沖擊耐受電壓6kV，防護等級達IP20，污染等級2，外殼阻燃符合IEC60695-2-1標準且達到V0等

級，同時已通過，嚴格遵循IEC及GB/T相關標準，電氣安全性能優異，是高安全低壓交流接觸器的優選產品。

5. 選型靈活，適配多樣需求

產品提供多種觸頭類型組合，常開、常閉觸頭可靈活選配，涵蓋04至40多種規格，不同型號重量可適配各類安裝場景，且支持

35mm導軌安裝與螺釘固定兩種方式，選型便捷、安裝靈活，既能簡化低壓接觸器選型流程，也能適配成套柜、控制柜等多種安裝

場景。

二、GLJ1系列交流接觸器的特點

1. 標準合規，品質有保障

產品嚴格遵循IEC 60947-1、IEC 60947-5-1、GB/T 14048.1、GB/T 14048.5等國內標準，已通過，產品質量符合行業規范，

且具備良好的批次一致性，可安全投入工業自動化、建筑配電等各類電氣控制場景，契合低壓接觸器標準化選型要求。

2. 觸頭特性優異，切換穩定

產品約定發熱電流（θ≤40℃）達10A，額定接通能力符合相關標準且可達110A，小切換容量穩定，過載電流1s可達80A，搭配

10A gG熔絲可實現可靠短路保護，觸頭切換精準穩定、分?jǐn)嗄芰?yōu)異，可滿足低壓交流接觸器大功率控制需求。

3. 功耗較低，節能高效

產品交流控制電路起動功耗40VA，保持功耗僅7VA，熱損耗低至1.3W，屬于低功耗低壓接觸器，長期運行可有效降低能耗，既

能兼顧穩定運行與節能需求，也適用于工業自動化生產線等長期連續工作場景，契合當下電氣設備節能化發展趨勢。

4. 結構緊湊，安裝靈活

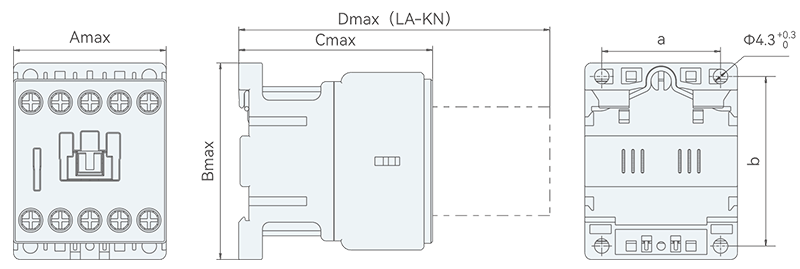

產品外形小巧，屬于小型低壓接觸器，不同型號尺寸控制合理，可與LA-KN頂輔助觸頭搭配使用，安裝角度允許與正常垂直安

裝面成30°，且工作海拔2000m無降容，可適配高原、室內等多種安裝環境，滿足柜體緊湊化安裝需求。

5. 標識清晰，操作便捷

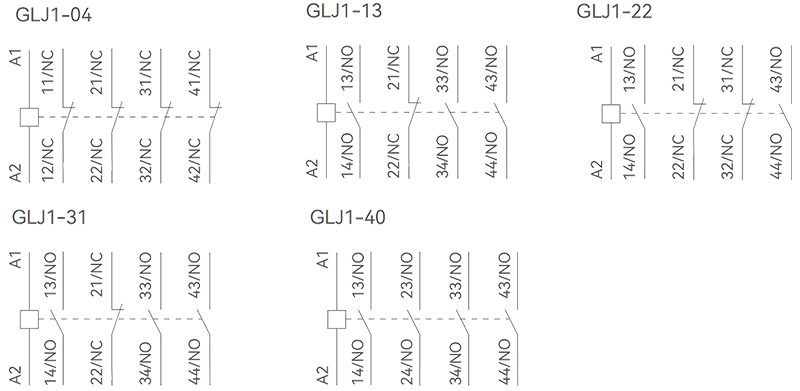

產品接線示意圖清晰易懂，觸頭標識明確（如13/NO、21/NC等），便于安裝接線與后期維護；同時配備專用接線工具規格說

明，緊固扭矩明確，操作難度低，可有效提升安裝與維護效率。

三、GLJ1系列交流接觸器的應用

1. 工業電氣控制場景

產品適用于工業自動化生產中各類電氣設備的控制，如機床、風機、水泵等設備的電路接通與斷開，憑借優異的抗振性與穩定運

行能力，可輕松適配工業車間復雜振動環境，是工業控制領域不可或缺的低壓交流接觸器。

2. 建筑電氣場景

產品可廣泛應用于商業建筑、居民小區的建筑配電系統，如照明回路、空調系統、消防聯動電路等，依托IP20防護等級與寬溫適

配性，能從容適應建筑內不同區域的環境需求，適配建筑電氣場景專用低壓接觸器使用需求。

3. 新能源相關場景

產品適配光伏、儲能等新能源設備的輔助控制回路，憑借寬電壓適配能力與穩定切換性能，可用于新能源設備的電路控制與信號

切換，有效保障設備穩定運行，是新能源領域?qū)Ｓ玫蛪航佑|器的優選型號。

4. 精密電子設備場景

產品可通過印刷電路板焊接引腳接線方式，精準適配各類精密電子設備的控制回路，其體積小巧、接線精準的特點，能充分滿足

精密設備對電氣控制元件小型化、高可靠性的核心需求。

5. 通用電氣控制場景

產品廣泛應用于各類通用電氣回路控制，如配電箱、控制柜中的電路切換，適配成套電氣設備安裝需求，依托多種觸頭類型與接

線方式，可靈活匹配不同回路需求，兼顧實用性與通用性，是一款高適配性低壓交流接觸器。

四、GLJ1系列交流接觸器的選型

24V

↓

(1)

(2)

(3)

(4)

(5)

(6)

(1).企業代號

(2).交流接觸器

(3).設計序號

(4).觸頭型式

0：無

1：1NO

2：2NO

3：3NO

4：4NO

(5).觸頭型式

0：無

1：1NC

2：2NC

3：3NC

4：4NC

(6).線圈電壓：

AC:24V/36V/48V/110V/220V/380V/400V/415V

DC:24V/48V/110V/220V

五、GLJ1系列交流接觸器的參數

接觸器型號			GLJ1
一、工作環境
額定絕緣電壓(Ui)		V	690
額定沖擊耐受電壓(Uimp)		kV	6
污染等級			2
符合標準			IEC 60947-1,IEC 60947-5-1,GB/T 14048.1,GB/T 14048.5
產品證書			CCC
防護等級			IP20
環境溫度	存儲	℃	-50~+80
	工作	℃	-40~+70
	允許用于在Us下工作	℃	-40~+70
抗振能力	接觸器斷開		8gn
抗振能力	接觸器閉合		10gn
工作海拔	無降容	m	2000
工作位置安裝類別為Ⅲ類	無降容		允許與正常垂直安裝面成30°
阻燃性能	符合IEC60695 -2-1標準	℃	外殼VO等級
二、接線能力(螺釘夾緊端子)
軟線不帶接線端子		mm2	1×0.75-2×4
軟線帶接線端子		mm2	1×0.34-1×1.5+1×2.5
硬線不帶接線端子		mm2	1×1.5-2×4
工具	十字螺絲刀		Ph2
工具	平口一字螺絲刀		?6
緊固扭矩		N.m	1.2
三、主回路和控制電路接線(彈簧端子)
軟線不帶接線端子		mm2	1×0.75-2×4
軟線帶接線端子		mm2	1×0.34-1×1.5+1×2.5
硬線不帶接線端子		mm2	1×1.5-2×4
工具	平口一字螺絲刀		?3
四、主回路和控制電路接線(印刷電路板的焊接引腳)
帶電源和控制電路之間的定位裝置			4mm×35μm
五、觸點特性
額定工作電壓(Ue)		V	690
頻率范圍	工作電流下	Hz	50、50/60
約定發熱電流(Ith)	θ≤40℃	A	10
小切換容量	Umin	V	17
小切換容量	Imin	A	5
過載電流	1s	A	80
短路保護	gG熔絲	A	10
額定接通能力	符合IEC60947 GB14048標準	A	110
六、交流控制電路特性
額定控制電路電壓(Us)	50Hz 50/60Hz	V	AC24V、AC36V、AC48V、AC110V、 AC220V、AC380V、AC400V、AC415V
額定控制電路電壓(Us)	DC	V	DC24V、DC48V、DC110V、DC220V
額定控制限額	吸合	V	85%~110%Us
	釋放	V	AC 20%~70%Us;DC 10%~70%Us
	起動	VA	40
平均功耗	保持	VA	7
熱損耗		W	1.3
動作時間	閉合”C”	ms	5~15
動作時間	打開”O(jiān)”	ms	10~20
機械壽命	萬次		1200
操作頻率	每小時操作次數 (≤40℃)		3600
